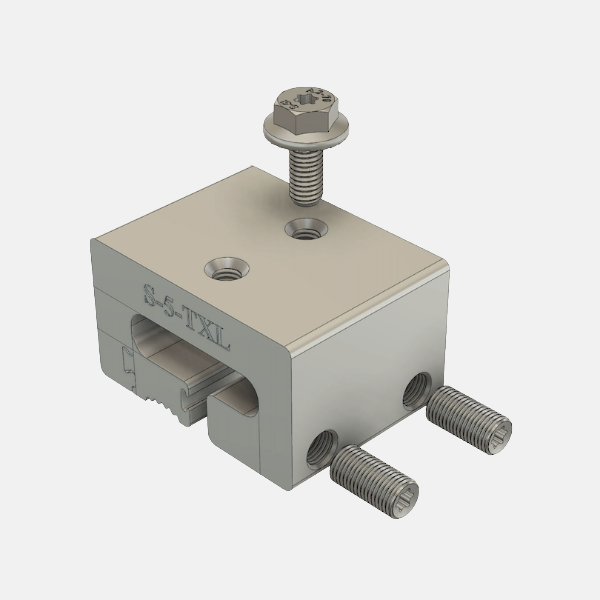

Abrazadera S-5-TXL™

Diseñada para perfiles engargolados en forma de "T" de hasta 33 mm (1,3") de dimensión horizontal.

Folleto del producto e instrucciones de instalación
Especificaciones

Una solución de fijación para perfiles engargolados en forma de "T" ≤ 33 mm (1,3")

El S-5-TXL está diseñado específicamente para perfiles engargolados en forma de "T". Instale fácilmente la abrazadera en cualquier lugar a lo largo del engargolado gracias a su diseño de dos piezas.

Fije los sistemas de retención de nieve y otras aplicaciones en techos, como McElroy Metal 138T y 238T, Centria SRS 2 SRS 3, Imetco Series 300, GreenSpan RidgeLine, Metal Sales T-Armor y otros perfiles similares.

Esta abrazadera para techos metálicos engargolados no penetrante también puede utilizarse en perfiles arquitectónicos de "engargolado simple" o "engargolado en ángulo" con una proyección horizontal de 15 mm (5/8 pulg.) o menos.

Minis disponibles

La abrazadera T Mini es una solución más económica para aplicaciones de uso más ligero en las que no se requiere una gran fuerza de sujeción.

Todas las abrazaderas estándar y Mini se someten a rigurosas pruebas de carga. En todas las abrazaderas Mini se realiza una prueba de carga negativa normal al engargolado (pull-up), y en las abrazaderas estándar se realiza una prueba paralela al engargolado (carga de arrastre).

Consulte otras características de esta pieza en la página de información de las abrazaderas de S-5!.

La abrazadera S-5-TXL funciona para los siguientes perfiles de techos:

Engargolado

Engargolado en forma de "T"

MSRP:

Caja menor:

$7.70 Cant: 30 | $6.52 (Mini) Cant: 60

Caja principal:

$7.44 Cant: 90 | $6.31 (Mini) Cant: 180

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas abiertas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

¿Es la abrazadera S-5-TXL la mejor opción para su perfil de techo?

Engargolado

S-5-TXL

Especificaciones del producto:

Desarrollada para perfiles con engargolado en forma de T con una dimensión horizontal ≤ 33 mm (1,3 pulg.)
El diseño de dos piezas permite colocar la abrazadera sobre la parte superior del engargolado en el lugar deseado
Se adapta a los engargolados arquitectónicos de un solo pliegue (o "unión en ángulo") y a los engargolados horizontales con una dimensión ≤ 15 mm (5/8")
Para aplicaciones pesadas, como la retención de nieve
Con dos tornillos opresores de fijación de punta redonda T-30 Torx (incluye punta Torx)
Un perno M8 incluido

Product Downloads

Instrucciones de instalación S-5-TXL

Folleto S-5-TXL

Cómo instalar la abrazadera S-5-TXL en su perfil de techo*.

Coloque la abrazadera en la ubicación deseada a lo largo del engargolado. Instale girando la abrazadera sobre el engargolado, de modo que la tapa del pliegue del engargolado quede asentada en la garganta horizontal de la abrazadera. Desliza el inserto en su posición dentro de la base de la abrazadera.

Puede mantener este ensamble en su lugar con un dedo, mientras aprieta los tornillos de fijación Torx Drive (T30) de punta redonda a la tensión especificada. A continuación, fije los elementos auxiliares utilizando el tornillo (suministrado con la abrazadera T estándar; se vende por separado para la T-Mini).

*Vea las instrucciones de instalación más detalladas en la descarga del PDF que aparece a continuación.

*S-5! las abrazaderas se pueden mover en caso de una mala instalación inicial. Sin embargo, debido al proceso de oxidación subsiguiente que actúa como un bloqueador natural de los tornillos, no podemos expresar ninguna opinión sobre el rendimiento de una abrazadera una vez que se ha quitado y reinstalado o la posibilidad de quitar la abrazadera después de que haya ocurrido este proceso.

Instrucciones de instalación S-5-TXL

S-5-TXL Folleto del producto e instrucciones de instalación

Folleto S-5-TXL

Ver

Instrucciones de instalación S-5-TXL

Ver
