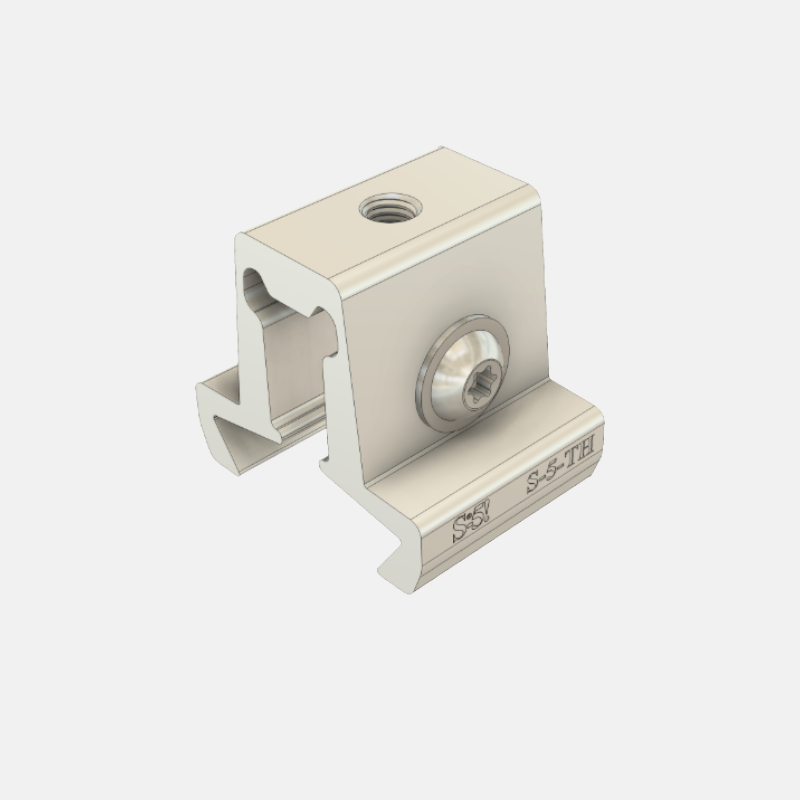

La S-5-TH —donde la “H” significa Hinge (bisagra)— es una abrazadera innovadora sin perforación, diseñada específicamente para instalaciones solares FV y para fijaciones de menor carga en techos metálicos comerciales con forma de “T”.
La S-5-TH es ideal para perfiles de techo engargolado en forma de “T” con una proyección horizontal de hasta 1.7" (43 mm).

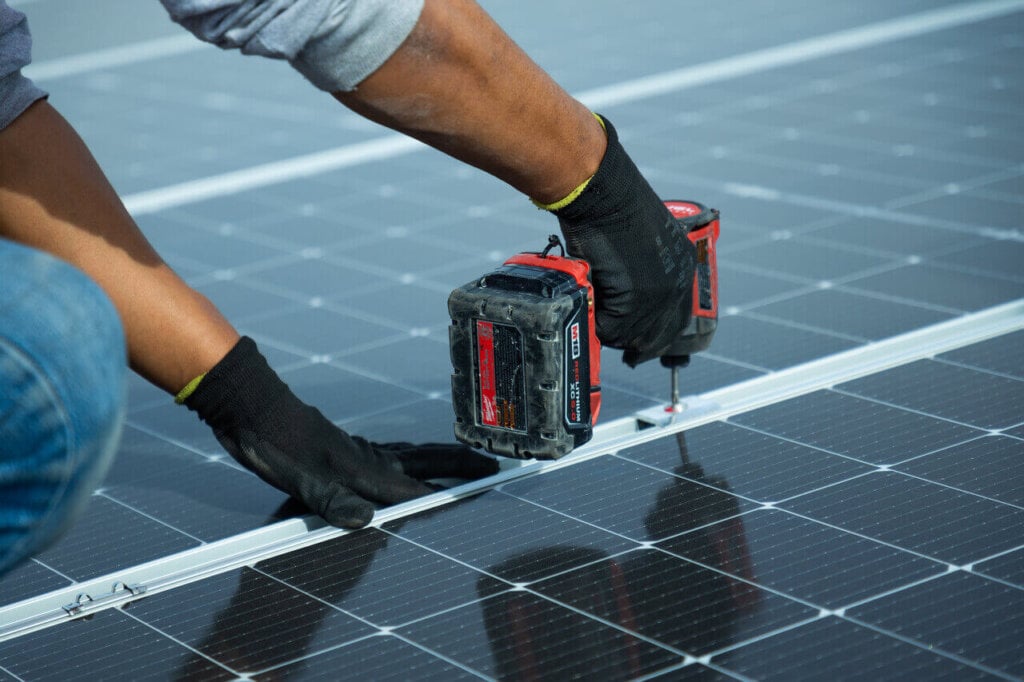

Combina la abrazadera sin perforación S-5-TH para techos metálicos engargolados con el sistema solar sin rieles PVKIT® para lograr una instalación FV ligera y rentable.
La S-5-TH se somete a pruebas rigurosas para cumplir con los estándares más exigentes de la industria, garantizando una fijación segura y de larga duración, respaldada por una garantía válida por toda la vida útil de tu techo. Con la S-5-TH, obtienes un anclaje confiable mientras preservas la integridad de techo.
¿Te interesa conocer más sobre nuestras abrazaderas para techos metálicos engargolados? No olvides visitar nuestra página de abrazaderas.

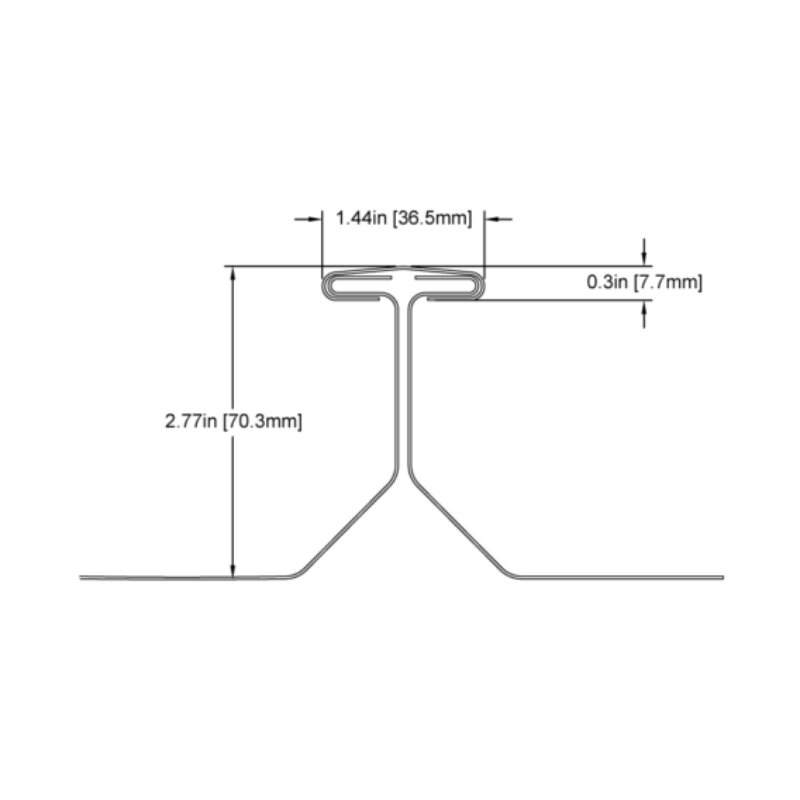

Engargolado en forma de T
Engargolado en forma de "T"
Comienza enroscando parcialmente a mano el perno M8 incluido en la abrazadera.
Instala la abrazadera colocándola por debajo del borde del engargolado y luego gírala hasta llevarla a su posición final sobre el engargolado.
Aprieta el perno M8 a 160–180 pulgadas-libra (18–20 N·m).
*Consulta las instrucciones de instalación detalladas en el PDF disponible para descarga a continuación.
