Abrazadera S-5-Q™
Diseñado para perfiles de techo "en forma de bulbo" de hasta 29 mm de diámetro.
Una solución de fijación resistente para perfiles con forma de bulbo

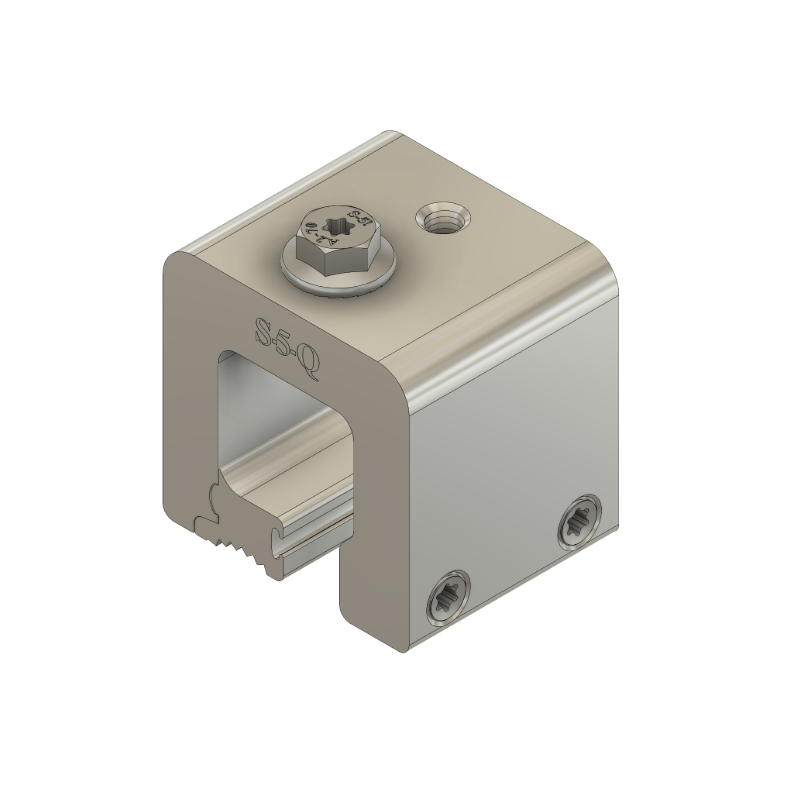

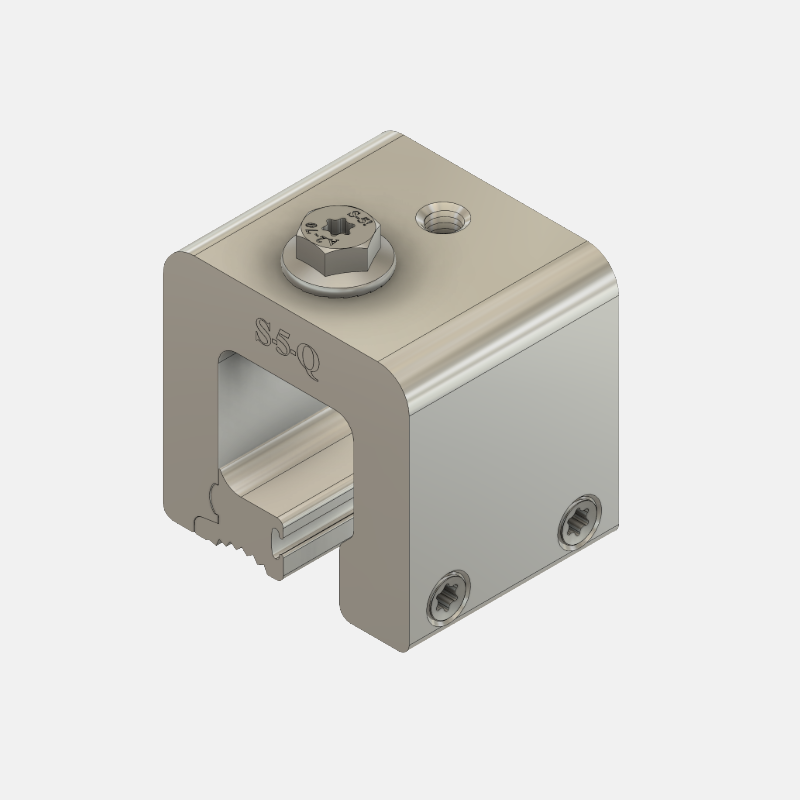

El pinza S-5-Q (“Q” representa la forma de la abrazadera) permite la fijación de las protecciones contra la nieve y otras aplicaciones de alta resistencia a los paneles de techo metálico que tienen forma grande y redonda (como Zip-Rib®, BEMO, Kalzip®) y otros similares.) y otras configuraciones similares de costura en forma de "bulbo". La abrazadera cuenta con un diseño deLa abrazadera tiene un diseño de dos piezas que facilita la instalación en cualquier punto de la costura.
La Q también se adaptará a perfiles más pequeños, con forma de "bulbo" (diámetro ≤ 0,75"; 19 mm) si la nervadura no está bien cerrada. (También puede consultar el modelo más económico S-5-Z para estas aplicaciones cuando las costuras están bien cerradas).
Mini Disponible
El Q Mini es una solución más económica para las fijaciones más ligeras en las que no se requiere una fuerza de sujeción hercúlea.
Todas las abrazaderas estándar y Mini se someten a rigurosas pruebas de carga. La prueba de carga negativa normal a la junta (pull-up) se realiza en todas las abrazaderas Mini, y la prueba de carga paralela a la junta (carga de arrastre) se realiza en todas las abrazaderas estándar.
No deje de consultar las muchas otras características en la página de información de la abrazadera.
Tl Z es una mejor opción para diámetros de costura de 0,75" (19 mm) o menores cuando se cose correctamente. Elija la Q cuando el diámetro de la costura terminada sea mayor.
El S-5-Q funciona para los siguientes techos:
Forma de bulbo de costura permanente
S-5-Q
S-5-Q Mini
Especificaciones del producto:
- Se ajusta a todos los perfiles que el Z y también se adapta a los paneles de costura permanente techo metálico con configuraciones de costura redonda de hasta 29 mm de diámetro de diámetro
- Aplicaciones de uso intensivo, como la retención de nieve
- Con dos tornillos opresores de fijación de punta redonda T-30 Torx (incluye punta de destornillador Torx)
- Un tornillo M8 incluido
Especificaciones del producto:
- Se adapta a todos los perfiles que el Z Mini se adapta a todos los perfiles de la Z Mini y también se adapta a los paneles de la costura permanente techo metálico con configuraciones de costura redonda de hasta 29 mm de diámetro de diámetro
- Aplicaciones ligeras y medianas aplicaciones, como el montaje solar y de servicios públicos
- Más pequeña que la S-5-Q estándar
- Un tornillo opresor de fijación de punta redonda Torx T-30 (se suministra la punta del destornillador Torx)
- No incluye tornillo M8
¿Se ajusta la S-5-Q al perfil de su techo?
Costura de la bombilla de 2,5
Cómo instalar la abrazadera S-5-Q en su perfil de techo*.
Utilizando la "cola" de agarre ergonómico del inserto, coloque el inserto en el lugar deseado contra la base de la costura y justo debajo de la parte bulbosa (a ambos lados de la costura). Gire la abrazadera en su lugar sobre la costura y el inserto. Mantenga este conjunto en su lugar con un dedo, mientras aprieta los tornillos de fijación de punta redonda Torx Drive (T30) a la tensión especificada. A continuación, fije los elementos auxiliares utilizando el perno (suministrado con la abrazadera Q estándar; se vende por separado para la Q Mini).
*Vea las instrucciones de instalación más detalladas en la descarga del PDF que aparece a continuación.
*S-5! las abrazaderas se pueden mover en caso de una mala instalación inicial. Sin embargo, debido al proceso de oxidación subsiguiente que actúa como un bloqueador natural de los tornillos, no podemos expresar ninguna opinión sobre el rendimiento de una abrazadera una vez que se ha quitado y reinstalado o la capacidad de quitar la abrazadera después de que haya ocurrido este proceso.
¿Tiene más preguntas?
Envíe su información haciendo clic en el siguiente formulario y nos pondremos en contacto con usted lo antes posible.
Preguntas más frecuentes
¿Cómo se prueban las abrazaderas S-5?
Todas las abrazaderas S-5! se someten a pruebas rigurosas de carga de tracción mecánica. Normalmente realizamos pruebas en dos direcciones de carga: Prueba de carga negativa normal a la costura (tirando hacia arriba), y prueba paralela a la costura (carga de arrastre). En realidad, desarrollamos estos protocolos de prueba en 1992, ya que la ASTM no tiene procedimientos de prueba prescritos para este tipo de pruebas. Para saber más sobre nuestros protocolos de prueba y resultados visite este enlace y vea nuestro vídeo.
¿Qué distancia debe utilizarse con las abrazaderas S-5 para los montajes fotovoltaicos?
La clave de la frecuencia y el espaciado de los puntos de fijación para la instalación fotovoltaica es distribuir las cargas a los paneles metálicos junta alzada de forma coherente con la distribución prevista de las cargas de los paneles del techo a la estructura del edificio.
Con muy pocas excepciones, la fijación de una sola abrazadera S-5! (incluso la "Mini") a la unión será más fuerte que un solo punto de fijación de la unión a la estructura del edificio. Por lo tanto, el "eslabón débil" no es la abrazadera S-5!, sino los clips de fijación que sujetan los paneles metálicos a la estructura del edificio o la resistencia de la viga de la propia unión de los paneles del techo.
El enfoque más conservador en cuanto a la separación/frecuencia de fijación de los paneles fotovoltaicos al techo consiste en determinar la separación/frecuencia de fijación del techo a la estructura del edificio; a continuación, duplicarla como mínimo. Más información sobre cómo determinar la distancia de fijación de los paneles.
¿Se puede ahorrar dinero montando la energía solar en un techo metálico engargolado?
Los techos metálicos de junta alzada (SSMR) son los más adecuados para el montaje de módulos fotovoltaicos, ya sean cristalinos o de capa fina.
Los techos metálicos de junta alzada (SSMR) son los más adecuados para el montaje de módulos fotovoltaicos, ya sean cristalinos o de capa fina. Las juntas del SSMR son elementos en forma de viga que no sólo añaden rigidez y resistencia a la flexión a los paneles del techo, sino que también proporcionan puntos de fijación convenientes para un sistema fotovoltaico. La unión de los módulos de PV módulos a este tipo de techo puede hacerse con o sin rieles de montaje continuos utilizando aluminio abrazaderas de junta.
Además, consulte nuestro estudio sobre el proyecto de una instalación solar fotovoltaica con rieles y con el método DirectAttach™: "5 cosas que hay que tener en cuenta cuando se quiere un sistema de montaje de módulos solares de bajo costo".Más información sobre cómo puede instalar el sistema solar fotovoltaico más económico.
¿En qué perfiles de techos no encajan las abrazaderas de S-5!?
Las abrazaderas de S-5! no se ajustan a los paneles de nervadura trapezoidal u ondulados fijados a la superficie. Si bien las abrazaderas S-5! no funcionan en techos con fijación expuesta, ofrecemos productos de soporte para ellos. Vea aquí toda nuestra línea de abrazaderas.
Los productos S-5! no se adaptan a los paneles huecos de tipo "junta de listón" (ver imágenes en rojo a continuación) - pero se pueden utilizar para las juntas plegadas con nervadura de listón tradicionales (con respaldo de madera), como se muestra a continuación en verde.
%20batten%20seam%20folded%20joints%20but%20not%20hollow%20batten%20seam%20panels.png?width=688&name=S-5!%20can%20be%20used%20for%20traditional%20(wood-backed)%20batten%20seam%20folded%20joints%20but%20not%20hollow%20batten%20seam%20panels.png)
Siempre que haya una unión plegada, normalmente podemos colocar una abrazadera en ella. Una buena forma de saber si tenemos un producto para su techo es determinar el perfil del techo con nuestra "Herramienta de abrazaderas para techos junta alzada".
