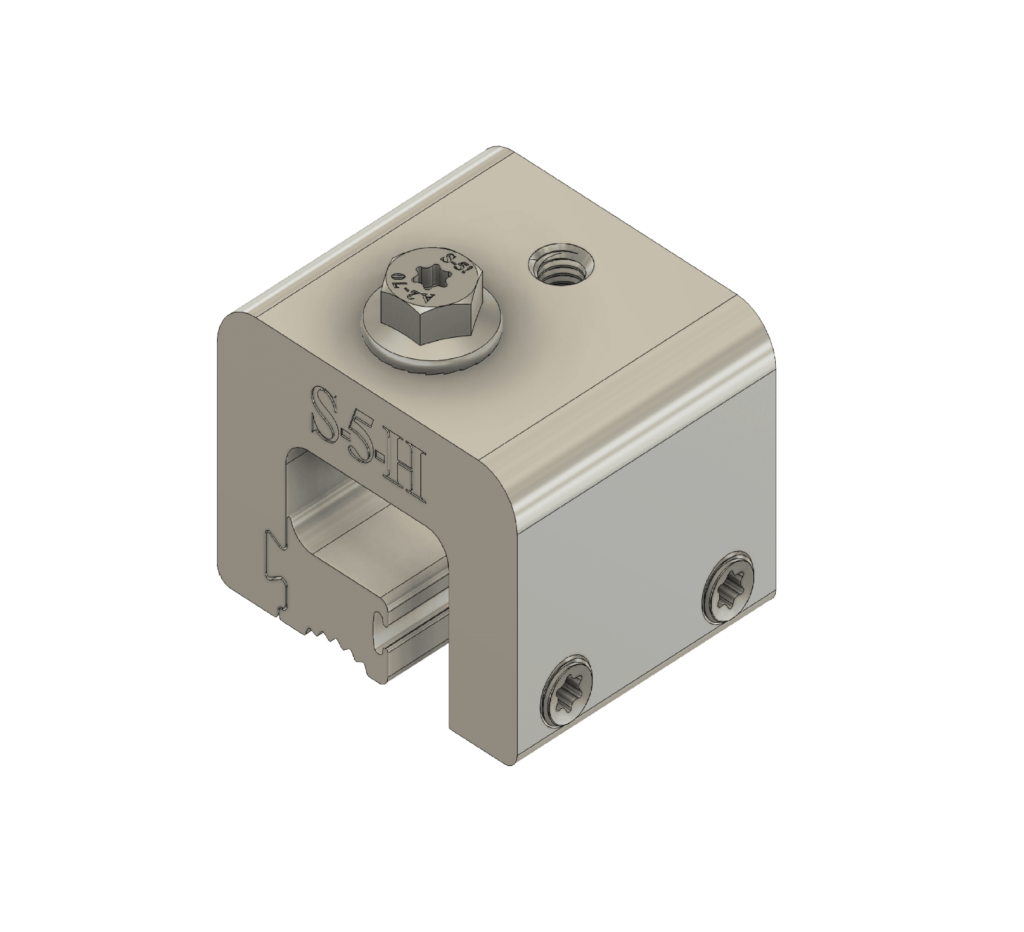

Abrazadera S-5-H™

Ideal para paneles de techo metálico con un perfil de junta horizontal no completamente cerrado.

Folleto S-5-H

Una solución de montaje que se adapta a las juntas horizontales más anchas

La S-5-H ("H" es para junta Horizontal ) está diseñada para acomodar juntas horizontales que no están completamente cerradas. Los tornillos opresores de fijación son para una instalación lateral en lugar de una superior. Cuando la junta está orientada horizontalmente pero completamente cerrada, la abrazadera S-5-H90 es una solución más económica (tornillos opresores de fijación de arriba hacia abajo).

Este diseño de abrazadera permite la fijación en cualquier lugar a lo largo de la junta y el ajuste sobre las juntas horizontales más anchas.

Mini Disponible

La abrazadera H Mini es una solución más económica para las fijaciones más ligeras en las que no se requiere una gran fuerza de sujeción.

La abrazadera H Mini es un poco más corta que la abrazadera H estándar ya que tiene un tornillo de fijación en lugar de dos.

Todas las abrazaderas estándar y Mini se someten a rigurosas pruebas de cargaLa prueba de carga negativa normal a la junta (pull-up) se realiza en todas las abrazaderas Mini, y en todas las abrazaderas estándar se realiza una paralela a la junta (carga de arrastre)

No deje de consultar las muchas otras características en la página de información de la abrazadera .

No dim H standard clamp

MSRP:

Caja menor:

$10.62 Cant: 15 | $7.87 (Mini) Qty: 25

Caja principal:

$10.27. Cant: 60 | $7.61 (Mini)

Cant: 100

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

No dim H standard clamp

La S-5-H funciona para los siguientes perfiles de techos

Spacer

Junta alzada

S-5-H

S-5-H Mini

Spacer

Especificaciones del producto:

  • Para los paneles de junta alzada con orientación de junta horizontal (plegado simple)
  • Se adapta a los paneles de techo con una junta horizontal que no es totalmente cerrada
  • El diseño de dos piezas permite una fácil fijación en cualquier lugar a lo largo de la junta.
  • El encaje permite que la abrazadera se adapte a las juntas horizontales más anchas de hasta 19 mm.
  • Se utiliza con la retención de la nieve y otras aplicaciones de alta resistencia
  • Con dos tornillos opresores de fijación de punta redonda T-30 Torx (incluye punta de destornillador Torx)
  • Un tornillo M8 incluido
Spacer

¿Es la abrazadera S-5-H la elección correcta para su perfil de techo?

Otros perfiles de techos que funcionan con la S-5-H

Cómo instalar la abrazadera S-5-H a su perfil de techo*.

La instalación es tan sencilla como colocar la abrazadera en la junta y deslizar el soporte en su lugar. Apriete los tornillos de fijación Torx Drive (T30) de punta redonda hasta la tensión especificada. A continuación, fije los elementos auxiliares utilizando el tornillo (suministrado con la abrazadera H estándar; se vende por separado para la H Mini).

*Vea las instrucciones de instalación más detalladas en la descarga del PDF que aparece a continuación.

*S-5! las abrazaderas se pueden mover en caso de una mala instalación inicial. Sin embargo, debido al proceso de oxidación subsiguiente que actúa como un bloqueador natural de los tornillos, no podemos expresar ninguna opinión sobre el rendimiento de una abrazadera una vez que se ha quitado y reinstalado o la capacidad de quitar la abrazadera después de que haya ocurrido este proceso.

Instrucciones de instalacion de la S-5-H

¿Tiene más preguntas?

Envíe su información haciendo clic en el siguiente formulario y nos pondremos en contacto con usted lo antes posible.
