Pinza de sujeción S-5-K™

Fijación de servicios utilitarios a tecos con fijación oculta - KlipLok®, Clip-Loc, KlipRib, Speed Deck, Loc-Rib y Mirage® y perfiles similares

Folleto de la empuñadura S-5-K

¿Busca una mayor fuerza de sujeción para el montaje en techos metálicos Klip-Lok® y similares?

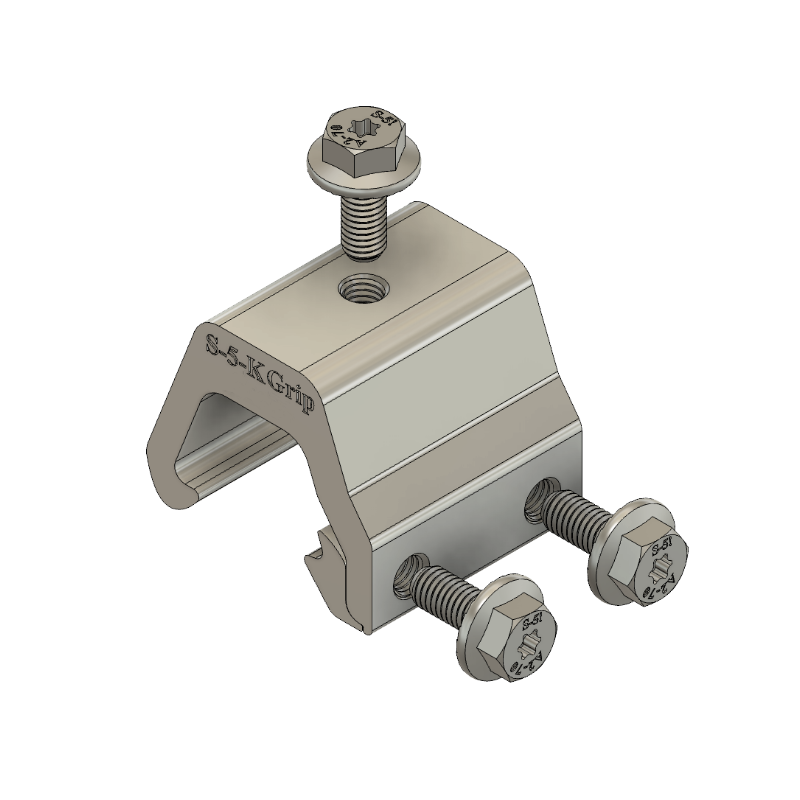

La S-5-K Grip ("K" significa KlipLok), está diseñada para adaptarse al KlipLok y a perfiles similares. Dos insertos diferentes (vendidos por separado) compensan las dimensiones exactas de las costillas.

El K Grip elimina el gran brazo de momento típico de algunas abrazaderas de la competencia, y su tornillo de montaje se asienta concéntricamente en la junta, aumentando la resistencia a la carga.

A diferencia de otros S-5! la pinza K Grip utiliza pernos laterales en lugar de tornillos de fijación. Los pernos con cabeza de brida también evitan la sobrecompresión de la costura y eliminan la necesidad de calibrar la tensión.

Mini Disponible

La K Grip también está disponible en versión mini. Es más pequeña que la (estándar) K Grip y sólo tiene un perno lateral.

Se realizan rigurosas pruebas de carga se realizan en todas las abrazaderas S-5! En todas las abrazaderas Mini se realiza una prueba de carga negativa normal a la junta (pull-up). (pull-up) se realiza en todas las pinzas Mini, y paralelo a la junta (carga de arrastre) se realiza en todas las abrazaderas estándar.

K Grip monta una variedad de utilidades, y solar a Klip-Lok® y otros techos metálicos similares.

Para la retención de la nieve y las aplicaciones superpesadas, véase S-5-KHD.

K Grip Snow es disponible para su uso con los conjuntos S-5-KHD y ColorGard. La única diferencia es la ubicación del orificio del perno superior. Asegúrese de comprobar las muchas otras características del página de resumen de la abrazadera.

MSRP:

Caja menor:

$7.93 Cant: 20 | $4.73 (Mini) Cantidad: 40

Caja principal:

$7.66 Cant: 80 | $4.57 (Mini) Cantidad: 160

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

Insertos para el S-5-K Grip y el S-5-K Grip Mini:

Seleccione el inserto de abajo que se ajuste a su perfil de techo específico. Cada inserto tiene una forma única para permitir un ajuste correcto y proporciona una mayor fuerza de sujeción sobre otras opciones de fijación. Si su perfil no aparece en la lista, póngase en contacto con nosotros para solicitar una muestra para probarla.

S-5-GX 10

  • LYSAGHT KLIP-LOK® 406
  • McElroy Metal Mirage
  • AEP Span Klip-Rib®
  • Metal Sales Clip-Loc
  • SpeedDeck® SpeedDeck®
  • Safintra Saflok 410
  • Safintra Saflok 700
  • Domico Dach®
  • Y, otros perfiles similares

S-5-GX 50

  • LYSAGHT KLIP-LOK Classic® 700
  • LYSAGHT KLIP-LOK 700 Hi-Strength®
  • Stramit® Speed Deck Ultra®
  • Fielders KingKlip® 700
  • Y, otros perfiles similares

S-5-GXM 10 (Mini)

  • LYSAGHT KLIP-LOK® 406
  • McElroy Metal Mirage
  • AEP Span Klip-Rib®
  • Metal Sales Clip-Loc
  • SpeedDeck® SpeedDeck®
  • Safintra Saflok 410
  • Safintra Saflok 700
  • Domico Dach®
  • Y, otros perfiles similares

S-5-GXM 50 (Mini)

  • LYSAGHT KLIP-LOK Classic® 700
  • LYSAGHT KLIP-LOK 700 Hi-Strength®
  • Stramit® Speed Deck Ultra®
  • Fielders KingKlip® 700
  • Y, otros perfiles similares

La S-5-K Grip funciona para los siguientes techos:

Spacer

Fijación oculta

S-5-K Grip

S-5-K Grip Mini

Spacer

Especificaciones del producto:

  • Desarrollado para adaptarse mejor a Klip-Rib®, Klip-Lok® y otros perfiles de fijación oculta y de encaje
  • Eldiseño utiliza múltiples inserciones (vendidas por separado) para acomodar las variaciones en las dimensiones de las costillas específicas de la marca
  • Perno de montajedirectamente enel centro de la costura (incluido)
  • Incluye dos pernos laterales
Spacer

¿Se ajusta el S-5-K Grip a su perfil de techo?


Ocultación de la fijación de la narrow


Ocultación de la fijación de la anchura

Cómo instalar la pinza de sujeción S-5-K en su perfil de techo*.

Coloque el inserto de la abrazadera bajo el hombro de la nervadura en el lugar deseado. Coloque la abrazadera enrollándola sobre la nervadura y encajándola sobre el inserto. Apriete los tornillos con brida en la base de la abrazadera hasta que se asienten firmemente en el cuerpo de la abrazadera. Los tornillos encajarán en las ranuras del inserto K Grip.

Se suministra un perno de montaje con el K Grip y puede adquirirse por separado (en varias longitudes) para el K Grip Mini.

*Vea las instrucciones de instalación más detalladas en la descarga del PDF.

*S-5! las abrazaderas se pueden mover en caso de una mala instalación inicial. Sin embargo, debido al proceso de oxidación subsiguiente que actúa como un bloqueador natural de los tornillos, no podemos expresar ninguna opinión sobre el rendimiento de una abrazadera una vez que se ha quitado y reinstalado o la capacidad de quitar la abrazadera después de que haya ocurrido este proceso.

Instrucciones de instalación de la empuñadura S-5-K

¿Tiene más preguntas?

Envíe su información haciendo clic en el siguiente formulario y nos pondremos en contacto con usted lo antes posible.

Preguntas más frecuentes

¿Cuánta carga soportan las abrazaderas S-5!
¿Cuánta carga soportan las abrazaderas Mini (de un solo tornillo opresor de fijación) en la orientación de carga paralela?
¿Qué distancia debe utilizarse con las abrazaderas S-5 para los montajes fotovoltaicos?
¿Cuál es el torque de apriete correcto para los tornillos de fijación S-5!?
