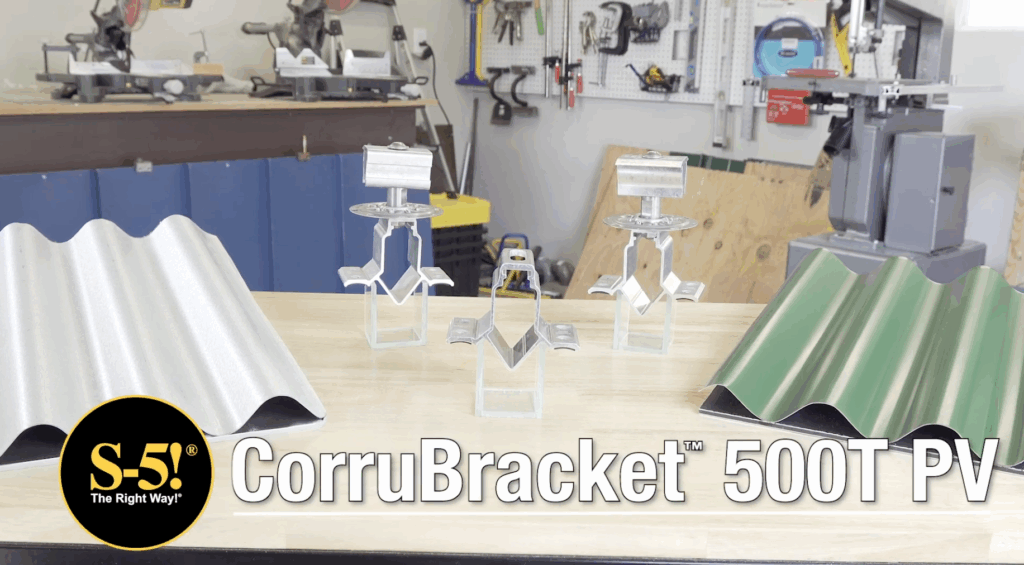

CorruBracket™ 500T PV

Este soporte de alto perfil y con fijación superior proporciona un flujo de aire óptimo por encima del valle de la corrugación.

Hojas de producto e instrucciones de instalación
Especificaciones

Diseñado específicamente para combinarse con el PVKIT®.

Con el CorruBracket 500T PV la denoinación “500” se refiere a la dimensión métrica. Consulte el “100” para la compatibilidad con el sistema imperial.

El 500T PV está diseñado para ser combinado con el PVKIT para el montaje solar de fijación directa. El 500T PV cuenta con un orificio ranurado para 25 mm de ajuste, así como un canal abierto para la gestión de los cables.

Elija el 500T PV para el montaje en perfiles de techo ondulado de 16-22 mm (H) x 76 mm de paso .

Versatilidad de las fijaciones

El 500T PV se fija sólo a la lámina (los tornillos autoperforantes son suministrados), lo que le permite colocar el soporte del techo metálico en cualquier lugar a lo largo de las nervaduras del mismo. También se puede utilizar el 500T PV para la fijación de inversores solares y/o optimizadores. La configuración en "V" del soporte ayuda a evitar el aplastamiento de las nervaduras cuando los módulos fotovoltaicos experimentan una fuerza descendente, como en el caso de las cargas de nieve.

No deje de consultar las muchas otras características en la página de información del soporte.

Tablas de pruebas de carga (paralelas a la junta) Tablas de prueba de carga (normal a la junta) Seleccione la fijación correcta

Descubra si el CorruBracket 500T PV es el soporte adecuado para su próximo proyecto consultando nuestras tablas de pruebas de carga a la izquierda.

Tablas de pruebas de carga (paralelas a la junta) Tablas de prueba de carga (normal a la junta) Seleccione la fijación correcta

MSRP:

Caja menor: $6.01 Cant: 30

Caja principal: $5.81 Cantidad: 90

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

El CorruBracket 500T PV funciona para los siguientes perfiles de techos:

Corrugado de fijación expuesta

Especificaciones del producto CorruBracket 500T PV:

Cubierta ondulada de 16-22 mm (H) x 76 mm de paso de nervadura
Se monta directamente en la cresta de la ondulación, a caballo entre el valle
Cuatro agujeros preperforados en la base
Canal abierto para la contención/gestión de cables
Se sujeta sólo a la lámina con los tornillos autoperforantes de acero inoxidable suministrados
El soporte permite que el vidrio del módulo se sitúe 100+ mm por encima del valle de la ondulación
El orificio superior ranurado ofrece más de 25 mm de capacidad de ajuste
Compatible con el PVKIT® 2.0
Permite el montaje de inversores solares y/o optimizadores
Incluye 4 tornillos autoperforantes y 1 tuerca M8 incluidos

¿Por qué elegir CorruBracket 500T PV para su próximo proyecto de montaje?

¿Es CorruBracket 500T PV la mejor opción para su perfil techo ?

CorruBracket 500T PV se fija en la parte alta (o en la parte superior de las nervaduras) fuera del plano del agua. Se fija sólo en las láminas. El 500T PV se adapta a un paso de nervaduras de +/- 76 mm (3").

Seleccione el tornillo correcto

Cómo instalar el CorruBracket 500T PV en su perfil techo.*

No es necesario preparar la superficie. Simplemente limpie el exceso de aceite y los residuos, alinee y aplique.

Fije el soporte directamente en la cresta de la ondulación introduciendo los tornillos suministrados en los agujeros preperforados o perforando previamente el agujero de tamaño adecuado a través de los mismos y remachando. El orificio superior ranurado admite conexiones de tuerca M8 estándar.

*Vea las instrucciones de instalación más detalladas en la descarga del PDF que aparece a continuación.

Instrucciones de instalación del CorruBracket 500T PV

CorruBracket 500T PV Product Sheets & Install Instructions

Product Downloads

CorruBracket 500T PV Brochure

CorruBracket 500T PV CCD [PDF]

CorruBracket 500T PV CCD [DWG]

¿Tiene más preguntas?

Envíe su información haciendo clic en el siguiente formulario, y nos pondremos en contacto con usted casi inmediatamente.
