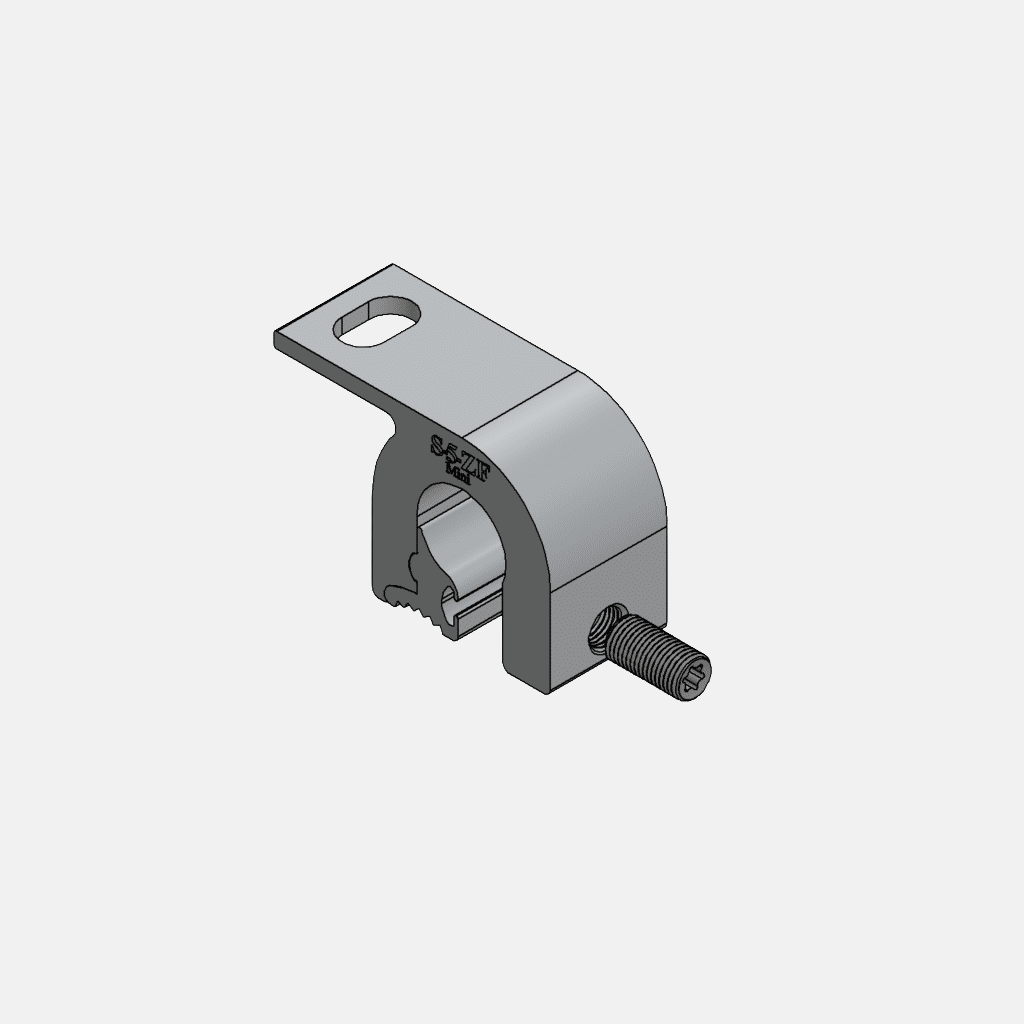

Mini abrazadera S-5-ZF

Facilita las conexiones con tuercas y tornillos para los sistemas solares atornillados en la parte inferior riel en los perfiles con forma de bulbo techo metálico.

Folleto S-5-ZF Mini

¿Por qué elegir la minipinza S-5-ZF?

Una tuerca y un perno son a menudo la conexión requerida para ciertas utilidades o rieles fotovoltaicos atornillados en la parte inferior (Schletter, K-2, Everest) a una abrazadera de junta alzada. Elija la S-5-ZF Mini ("F"de "Flange") para una abrazadera económica y no penetrante de costura en pie techo metálico (SSMR) para la mayoría de las configuraciones de costura de "bulbo" como ZipRib, BEMO y KalZip.

El orificio ranurado de la brida permite un pequeño ajuste, lo que hace que el ZF Mini sea ideal para pasarelas, sistemas electrónicos de potencia a nivel de módulo y un sinfín de otros montajes de utilidad.

Las tuercas de seguridad de acero inoxidable y varios tamaños de tornillos se venden por separado.

El ZF Mini cuenta con un único tornillo de fijación para aplicaciones medianas o ligeras, como el montaje de antenas solares o parabólicas.

Consulte las pruebas de carga de la S-5-Z Mini para conocer la capacidad de sujeción de esta abrazadera en diferentes materiales y especificaciones de costura.

Elija el ZF Mini para montar una variedad de utilidades con una configuración de junta de "bulbo" redonda y diámetros de junta ≤ 7/8" (22 mm).

No deje de consultar las muchas otras características en la página de información de la abrazadera.

ZF metal roof clamp mini

MSRP:

Caja menor: $5.52 Cant: 50

Caja principal$5.25 Cantidad: 150

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

ZF metal roof clamp mini

El S-5-ZF Mini funciona para los siguientes techos:

Spacer

Unión alzada de tipo bulbo

ZF metal roof clamp mini

Especificaciones del producto:

  • El orificio ranurado en la brida proporciona un ajuste para un montaje versátil de los servicios públicos(diámetro del perno hasta 10 mm (⅜")
  • Diseñado específicamente para adaptarse a los perfiles de junta con forma de bulbo
  • El exclusivo diseño de la brida aumenta la facilidad y la versatilidad de fijación a los raíles de montaje inferior y a otras conexiones de tuerca y tornillo
  • Aplicacionesligeras y medianas, como el montaje de servicios públicos y los raíles fotovoltaicos de montaje inferior
  • Un tornillo opresor de fijación de punta redonda Torx T-30 (se suministra la punta del destornillador Torx)
  • Ideal para rieles solares fotovoltaicos montados en la parte inferior
ZF metal roof clamp mini

¿Es el S-5-ZF Mini la mejor opción para su aplicación?

Installation of solar panels

Cómo instalar la minipinza S-5-ZF en su perfil de techo*.

Utilizando la "cola" de agarre ergonómico del inserto, coloque el inserto en el lugar deseado contra la base de la costura y justo debajo de la parte bulbosa (a ambos lados de la costura). Gire la abrazadera en su lugar sobre la costura y el inserto. Mantenga este conjunto en su lugar con un dedo, mientras aprieta el tornillo de fijación Torx Drive (T30) de punta redonda a la tensión especificada. El orificio pasante de la brida admite pernos de hasta ⅜" (10 mm).

*Vea las instrucciones de instalación más detalladas en la descarga del PDF que aparece a continuación.

Instrucciones de instalación del S-5-ZF Mini

Installation of solar panels

¿Tiene más preguntas?

Envíe su información haciendo clic en el siguiente formulario y nos pondremos en contacto con usted lo antes posible.

Preguntas más frecuentes

¿Cómo se prueban las abrazaderas S-5?
¿Qué distancia debe utilizarse con las abrazaderas S-5 para los montajes fotovoltaicos?
¿Se puede ahorrar dinero montando la energía solar en un techo metálico engargolado?
¿En qué perfiles de techos no encajan las abrazaderas de S-5!?
