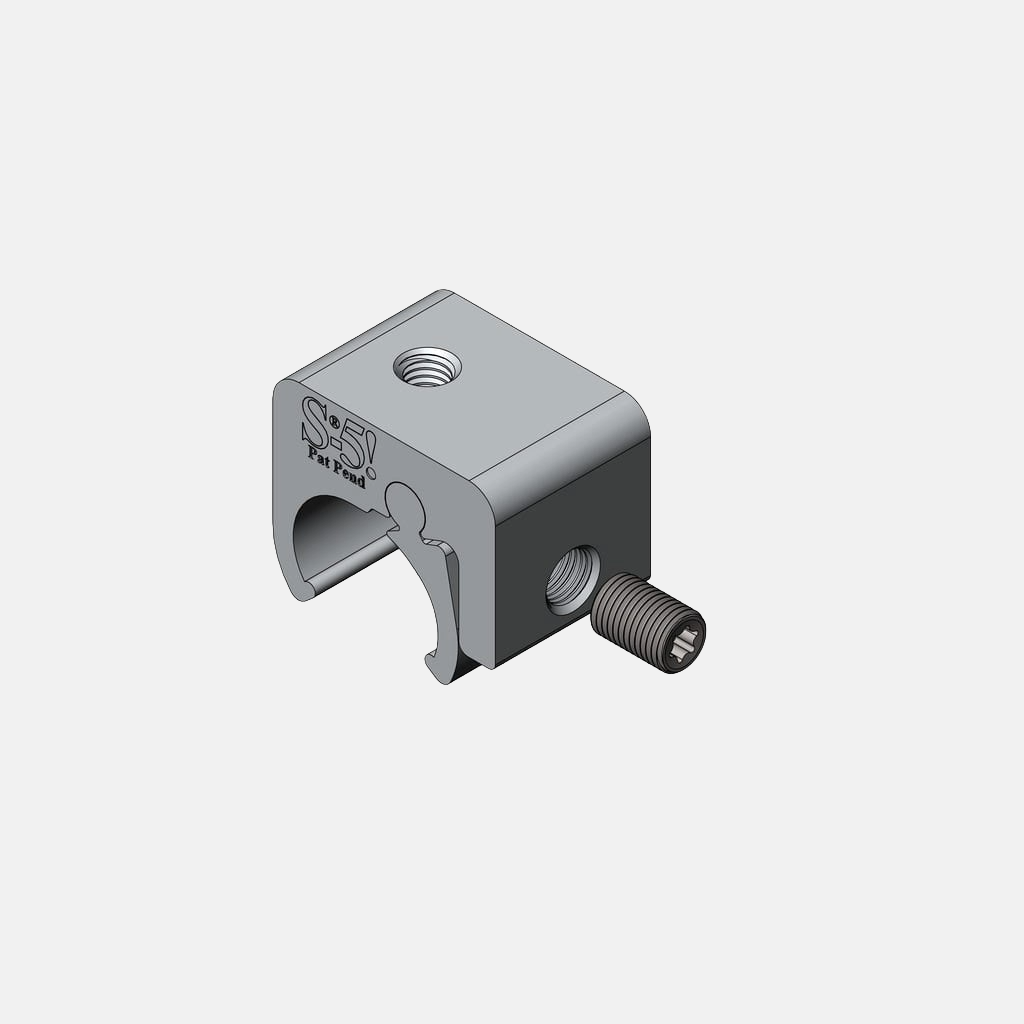

Mini Abrazadera S-5-ZH™

La abrazadera articulada proporciona un montaje solar versátil en “perfiles de unión en forma de bulbo de ≤ 7/8” (22 mm) de diámetro.

Folleto del producto e instrucciones de instalación
Especificaciones

¿Necesita una solución de montaje para Bemo, Kalzip®, Zip-Rib® o juntas de "bulbo" similares?

¿Necesita ayuda para elegir la abrazadera adecuada?

anclar el techo a la estructura. Esto es típico de BEMO y Kalzip. (ZipRib generalmente utiliza un clip móvil de dos piezas). Cuando se usa un cabestro estacionario para sujetar el techo, se debe evitar la ubicación del cabestro cuando se usa el S-5-Z. Alternativamente, el S-5-ZH Mini se puede usar en ubicaciones de cabestro, preservando la integridad del diseño del techo mientras se conecta cerca o directamente sobre un cabestro.

El S-5-ZH Mini ("ZH" significa Zip-Hinge) está diseñado específicamente para configuraciones de costura redonda "bulbo". Monte aplicaciones solares y otras aplicaciones de trabajo liviano en costuras de "bulbo", como BEMO, Kalzip®, Zip-Rib® y otros perfiles similares.

Cuando se monta en una ubicación de clip (o cabestro) de una sola pieza, el diseño de la bisagra del ZH Mini evita que la abrazadera sujete el techo al clip (cabestro), por lo que los paneles del techo se deslizan libremente sobre el clip (cabestro) preservando la libertad del techo. de movimiento térmico.

Al igual que el Z-Mini, el ZH Mini también se puede combinar con el PVKIT para obtener una solución de montaje solar sin rieles (direct-attach™) económica, que ahorra tiempo y mano de obra. Las abrazaderas y los PVKIT, así como otras estanterías solares, se pueden colocar donde se desee, sin necesidad de evitar las ubicaciones de los clips (cabestro).

La abrazadera ZH Mini se adhiere a la junta con un solo tornillo de fijación. Todas las abrazaderas Mini se someten a pruebas rigurosas de normal a costura (levantamiento) de carga negativa. Consulte nuestras pruebas de carga para conocer las capacidades de sujeción de esta abrazadera en diferentes materiales y detalles de costura.

Asegúrese de consultar las muchas otras características en la página de descripción general de la abrazadera.

¿Necesita ayuda para elegir la abrazadera adecuada?

Opciones adicionales para este perfil de costura:

A veces, el diámetro del "bulbo" es mayor que la dimensión especificada para el ZH debido a errores en el cierre de la costura. Esto se puede corregir a mano, cerrando la costura a su dimensión adecuada en las ubicaciones de las abrazaderas. Alternativamente, el S-5-Q se puede usar cuando la dimensión de la costura (bulbo) es demasiado grande para el ZH. El Q está diseñado para adaptarse a estos perfiles más grandes con forma de bulbo.

Si necesita una conexión de tuerca y perno, consulte el S-5-ZF Mini.

MSRP:

Caja menor: $5.76 Cant: 50

Caja principal: $5.57 Cantidad: 150

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

El S-5-ZH Mini funciona para los siguientes techos:

Unión alzada de tipo bulbo

Especificaciones del producto:

Diseñado especialmente para adaptarse a Zip-Rib®, BEMO, Kalzip® y perfiles similares con una configuración de costura de "bulbo" redondo y diámetros de costura de ≤ 7/8" (22 mm)
El diseño de bisagra permite una instalación más sencilla sin tener que sujetar el inserto en su lugar
Aplicaciones de servicio liviano y mediano, como montaje solar y de servicios públicos
Un tornillo de fijación de punta redonda T-30 Torx (se proporciona punta de broca Torx)
No incluye perno M8

¿Es el S-5-ZH Mini la mejor opción para su aplicación?

Costura de la bombilla

Cómo instalar la minipinza S-5-ZH en su perfil de techo*.

Coloque la abrazadera y el inserto con bisagras en la ubicación deseada a lo largo de la costura. Puede ser necesario colocar primero la abrazadera en la costura y luego deslizar el inserto articulado en el cuerpo de la abrazadera. Una vez que la abrazadera esté colocada sobre la costura, apriete el tornillo de fijación Torx Drive (T30) de punta redonda (tornillo prisionero) a la tensión especificada. Luego, fije los elementos auxiliares con el perno M8 (se vende por separado para el ZH Mini).

*Vea instrucciones de instalación más detalladas en la descarga de PDF a continuación.

*S-5! las abrazaderas se pueden mover en caso de una mala instalación inicial. Sin embargo, debido al proceso de oxidación subsiguiente que actúa como un bloqueador natural de los tornillos, no podemos expresar ninguna opinión sobre el rendimiento de una abrazadera una vez que se ha quitado y reinstalado o la capacidad de quitar la abrazadera después de que haya ocurrido este proceso.

Instrucciones de instalación del S-5-ZH Mini

S-5-ZH Mini Hojas de Producto e Instrucciones de Instalación

Folleto S-5-ZH Mini

Ver

Instrucciones de instalación del S-5-ZH Mini

Ver
