Sistema de montaje de accesorios GRIPPERFIX

Proteja las garantías del techo, prevenga la corrosión destructiva y desarrolle un sistema diseñado para igualar la vida útil del techo.

Folleto GRIPPERFIX

Using ballast to mount a satellite dish on metal roof encourages corrosion

¿Sigues fijando accesorios al techo con bloques de madera o bloques de cemento?

Los métodos más comunes para asegurar accesorios y/o equipos en los techos, como antenas satelitales, unidades de AC, son los bloques de madera, acero y/o concreto, utilizados como soportes para asegurar el equipo al techo. Estos métodos son dudosos y provocan efectos corrosivos y otros problemas en los techos metálicos, comprometiendo tanto el equipo anclado como la integridad del propio techo.

Con el Sistema Universal GRIPPERFIX, puedes conseguir una fijación segura y confiable, preservando al mismo tiempo la integridad del techo metálico... ¡y por un costo menor al de todos los "caminos incorrectos"!
Using ballast to mount a satellite dish on metal roof encourages corrosion

¿Por qué elegir el sistema de montaje de accesorios GRIPPERFIX?

Los techos metálicos ofrecen una solución de techado duradera y sin necesidad de mantenimiento. Su vida útil se reduce significativamente cuando se realiza un montaje de calidad deficiente en el mismo. GRIPPERFIX es un método conveniente para fijar accesorios al techo sin comprometer la integridad del mismo, su garantía o su seguridad. GRIPPERFIX proporciona montaje sobre techos metálicos de forma económica, segura, libre de óxido y duradera que usted necesita.

Duradero y confiable

Fabricado en aluminio serie 6000 con herrajes de acero inoxidable, diseñado para igualar la vida útil del techo. Incorpora sello de EPDM aplicado en fábrica para aplicaciones de fijación expuesta.


Se instala en minutos

Diseñado pensando en la facilidad de instalación, con dos tirantes con herrajes que pueden instalarse en menos de siete minutos.


Montaje flexible para casi cualquier aplicación

Ajustable en ambos ejes; se monta en cualquier lugar del techo con el número de anclajes que se desee. Distribución de la carga en múltiples puntos de apoyo.

GRIPPERFIX está disponible para sus techos metálicos engargolados y de fijación expuesta

Los techos metálicos son de larga duración y merecen métodos de fijación duraderos. GRIPPERFIX es una solución perfecta para la instalación de sistemas de climatización, antenas satelitales, accesorios de iluminación, conductos, pasarelas de servicio, sistemas de energía solar fotovoltaica y otros accesorios. GRIPPERFIX ofrece una solución de fijación sin perforación para los perfiles de techos engargolados. GRIPPERFIX también se sujeta de forma segura a los techos metálicos con fijación expuesta, como el trapezoidal y ondulado, permitiendo al mismo tiempo el drenaje libre por debajo del sistema.

GRIPPERFIX para techos metálicos engargolados

GRIPPERFIX para techos metálicos con fijación expuesta

Spacer

Simplifique la fijación de accesorios con la abrazadera patentada de S-5! y la tecnología de GRIPPERFIX. El sistema GRIPPERFIX es compatible con todos los perfiles de techos metálicos engargolados

Elija un sistema de fijación al techo seguro y económico que sólo requiere de un perfil, las abrazaderas Mini de S-5! y las pestañas de fijación oculta (CF). Sólo tiene que deslizar las pestañas en el perfil y fijarlas a la parte superior de la abrazadera con los tornillos de acero inoxidable suministrados.
Spacer

Componentes GRIPPERFIX para perfiles de fijación expuesta

GRIPPERFIX consta de varios componentes, lo que permite la personalización a su techo y a su tipo de aplicación.

Nota: Todos los componentes se venden por separado.

Perfil

Diseño único con canales para infinitos ajustes y colocación en el techo. Disponible en varias medidas.

(27” & 52”)

(Longitudes personalizadas disponibles en pedidos de cantidad. Llame para obtener información específica).


Pestaña de fijación expuesta (EF)

El diseño especial encaja de forma segura con el perfil. La pestaña viene con un sello EPDM aplicado en fábrica. Se incluyen dos tornillos autoperforantes.


Nivelador

Almohadilla de EPDM de 6 mm (¼ pulg.) para absorber las vibraciones de las unidades de climatización. Se pueden apilar varias almohadillas para nivelar la unidad en techos inclinados. Ranura en forma alargada para facilitar la inserción sobre los tornillos.


Tornillos de perforación

Sujetador de perforación con tapa inoxidable y arandela de EPDM. Eje de acero revestido resistente a la corrosión, diseñado para durar más que la vida del techo.


Tornillo M8

Elija entre un tornillo M8 1,25 x 16, 20, 40 o 60 mm.


Tuerca de brida hexagonal

Tuerca de brida M8 1,25 para acompañar a la elegida longitud del tornillo.

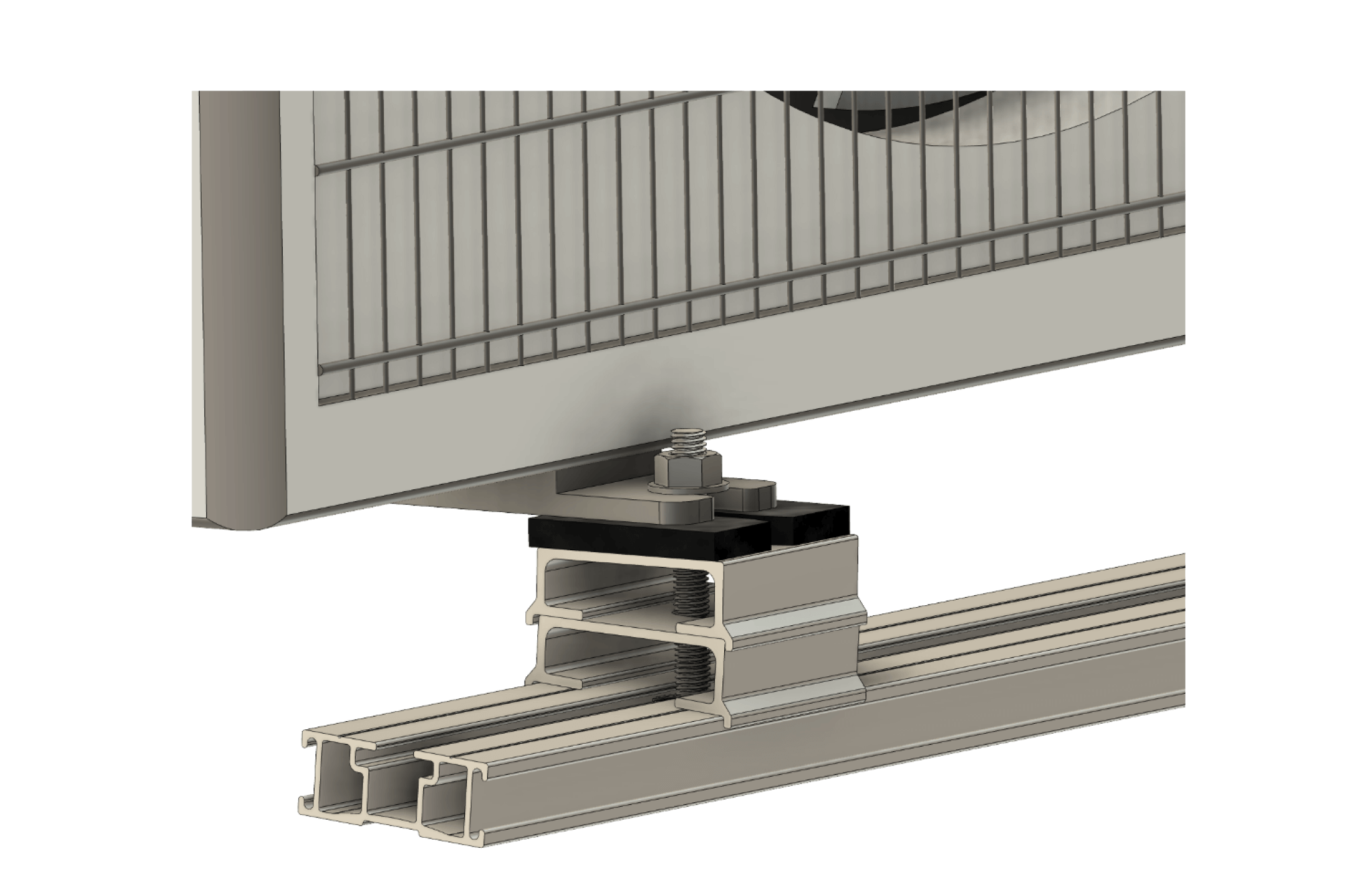

Nivelador GripperFix

El nivelador GRIPPERFIX permite la nivelación de equipos en el techo hasta 7 grados cuando sea necesario. El rango de ajuste puede variar según el tamaño de la utilidad.

HVAC mounted with S5 gripperfix utility system

Especificaciones del producto:

  • Sistema de montaje universal para accesorios y equipos
  • Sin perforación en techos engargolados
  • No se necesitan selladores aplicados en terreno para la cubierta trapezoidal u ondulada
  • Facilidad de instalación: en sólo 7 minutos
  • Todos los componentes de aluminio y acero inoxidable
  • Elimina la corrosión y el óxido
  • No hay daños en el sistema del techo
  • Utilice tantos perfiles como sea necesario para su aplicación específica
  • Distribución de la carga en múltiples puntos de apoyo (engargolados del panel)
  • Paso libre del agua de lluvia por debajo de los rieles
  • Y, además, es a un costo menor que la manera incorrecta
HVAC mounted with S5 gripperfix utility system
HVAC mounted kgrip metal roofing clamp 800 x 600@2x-50

El precio del sistema varía según la aplicación

Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas abiertas pueden estar sujetas a gastos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Planifique su proyecto

HVAC mounted kgrip metal roofing clamp 800 x 600@2x-50
satellite ish mounting metal roofing

Montaje de antenas satelitales

La corrosión resultante de la acumulación de agua, la lixiviación del concreto (que provoca óxido) y la putrefacción de la madera son razones de peso para utilizar un soporte de techo no dañino.

Contacta a un distribuidor autorizado S-5! para conocer los precios del sistema.

Ver ejemplo de uso

satellite ish mounting metal roofing
Silver metal rails and brackets secured to a dark grey corrugated metal roof seam with bolts.

Montaje de sistemas de climatización

Contacta a un distribuidor autorizado S-5! para conocer los precios del sistema.

Las unidades de AC no siempre necesitan un conducto a través del techo. A veces simplemente necesitan un lugar donde asentarse. ¿Cómo se fijan para que los paneles del techo no sufran daños, y se anclen para que no se muevan? ¡GRIPPERFIX lo hace en 7 minutos!

Ver ejemplo de uso

Silver metal rails and brackets secured to a dark grey corrugated metal roof seam with bolts.
metal roofing conduit

Montaje de tubos y/o conductos

Elimine el antiestético y corrosivo bloque de madera cuando se fijen tuberías de gas, conductos eléctricos y tubos de agua.

Ver ejemplos de uso

metal roofing conduit

¿Qué se puede montar con GRIPPERFIX?

Puede montar una gran variedad de accesorios en su techo metálico engargolado o de fijación expuesta: microinversores, antenas satelitales, conductos, cajas de empalme, sistemas de climatización y mucho más.

Montaje de sistemas de climatización


Montaje de antenas satelitales


Montaje de tubos y/o conductos

Cómo instalar GRIPPERFIX en el perfil de su techo*.


Engargolados

Instale las dos primeras abrazaderas, deslice la pestaña en el canal del perfil y fije el perfil a las abrazaderas. Deslice los pernos M8 en la ranura y coloque el elemento auxiliar sobre los pernos para completar el montaje.

*Haga clic a continuación para ver las instrucciones de instalación más detalladas.

Fijación expuesta

Deslice la pestaña EF en el canal del gripperfix. Fije parcialmente el primer perfil a las nervaduras del techo. Introduce los tornillos M8 en la ranura. Coloque los agujeros de montaje auxiliares sobre el perno y fije el segundo perfil a las nervaduras del techo.

*Haga clic a continuación para ver las instrucciones de instalación más detalladas.

Instrucciones de instalación
