Abrazadera S-5-T™

Diseñada para perfiles de juntas en forma de "T" de hasta 33 mm (1,3") de dimensión horizontal.

Folleto de S-5-T

Una solución de fijación para los perfiles junta alzada en forma de "T" ≤ 33 mm (1,3")

El S-5-T está diseñado específicamente para perfiles con una configuración de costura en forma de "T". Instale fácilmente el diseño de dos piezas en cualquier lugar a lo largo de la costura.

Monte los sistemas de retención de nieve y otras aplicaciones pesadas en perfiles, como McElroy Metal 138T y 238T, Centria SRS 2 SRS 3, Imetco Series 300, GreenSpan RidgeLine, Metal Sales T-Armor y otros perfiles similares.

Esta abrazadera para techos metálicos junta alzadano penetrante también puede utilizarse en perfiles arquitectónicos de "pliegue simple" o "junta en ángulo" con una proyección horizontal de 15 mm (5/8 pulg.) o menos.

Minis disponibles

La abrazadera T Mini es una solución más económica para las fijaciones más ligeras en las que no se requiere una gran fuerza de sujeción.

Todas las abrazaderas estándar y Mini se someten a rigurosas pruebas de carga. En todas las abrazaderas Mini se realiza una prueba de carga negativa normal a la junta (pull-up), y en todas las abrazaderas estándar se realiza una prueba paralela a la junta (carga de arrastre).

No deje de consultar las muchas otras características en la página de información de la abrazadera.

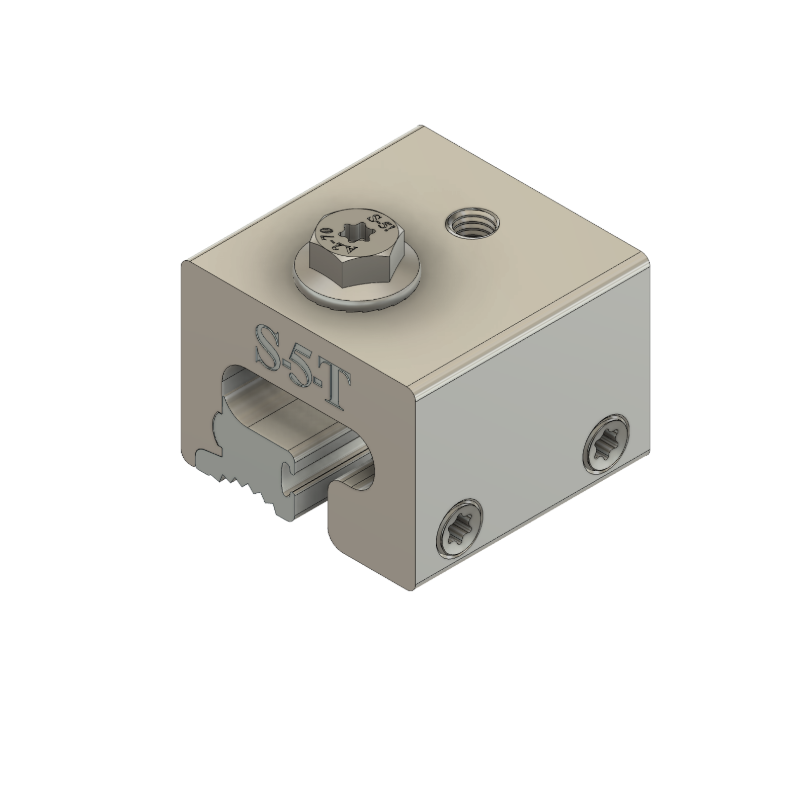

S-5-T-clamp_iso_gs_no dim

MSRP:

Caja menor:

$7.70 Cant: 30 | $6.52 (Mini) Cant: 60

Caja principal:

$7.44 Cant: 90 | $6.31 (Mini) Cant: 180

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

S-5-T-clamp_iso_gs_no dim

La abrazadera S-5-T funciona para los siguientes perfiles de techos:

Spacer

Junta alzada

Spacer

Unión alzada en forma de "T"

S-5-T

S-5-T Mini

Spacer

Especificaciones del producto:

  • Desarrollada para perfiles que presentan una configuración de junta en forma de T con una dimensión horizontal ≤ 33 mm (1,3 pulg.)
  • El diseño de dos piezas permite colocar la abrazadera sobre la parte superior de la junta en el lugar deseado
  • Se adapta a las juntas arquitectónicas de un solo pliegue (o "unión en ángulo") y a las juntas horizontales con una dimensión horizontal ≤ 15 mm (5/8")
  • Para aplicaciones pesadas, como la retención de nieve
  • Con dos tornillos opresores de fijación de punta redonda T-30 Torx (incluye punta de destornillador Torx)
  • Un tornillo M8 incluido
Spacer

¿Es la abrazadera S-5-T la mejor opción para su perfil de techo?

installing solar panels

Cómo instalar la abrazadera S-5-T en su perfil de techo*.

Utilizando la "cola" de agarre ergonómica del encaje, coloque el mismo en el lugar deseado contra la base de la junta (a ambos lados de la misma). Gire la abrazadera en su lugar sobre la junta y el inserto. Puede mantener este ensamble en su lugar con un dedo, mientras aprieta los tornillos de fijación Torx Drive (T30) de punta redonda a la tensión especificada. A continuación, fije los elementos auxiliares utilizando el tornillo (suministrado con la abrazadera T estándar; se vende por separado para la T-Mini).

*Vea las instrucciones de instalación más detalladas en la descarga del PDF que aparece a continuación.

*S-5! las abrazaderas se pueden mover en caso de una mala instalación inicial. Sin embargo, debido al proceso de oxidación subsiguiente que actúa como un bloqueador natural de los tornillos, no podemos expresar ninguna opinión sobre el rendimiento de una abrazadera una vez que se ha quitado y reinstalado o la capacidad de quitar la abrazadera después de que haya ocurrido este proceso.

Instrucciones de instalación S-5-T

installing solar panels
