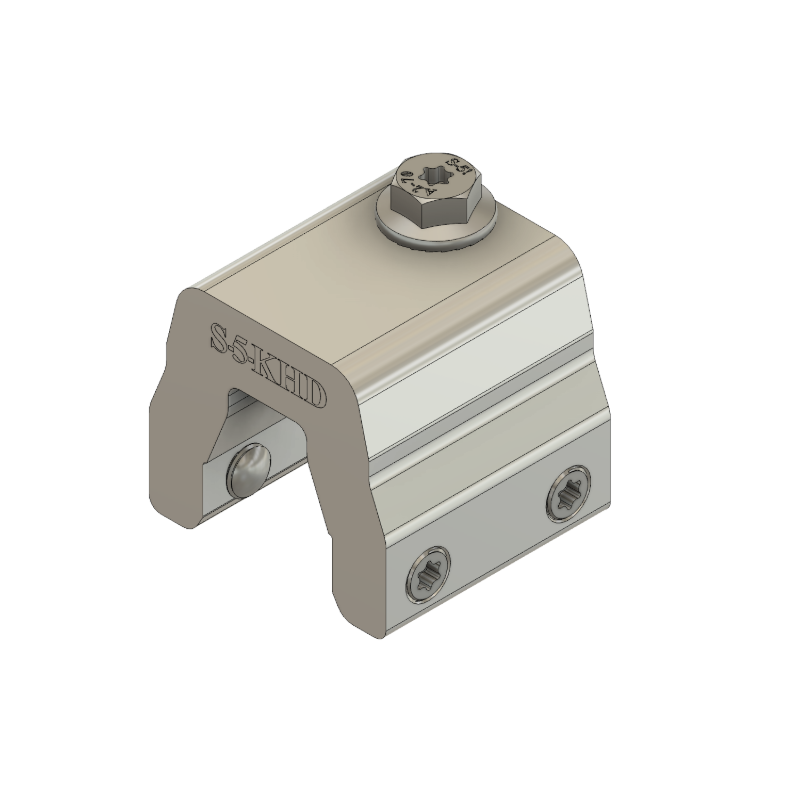

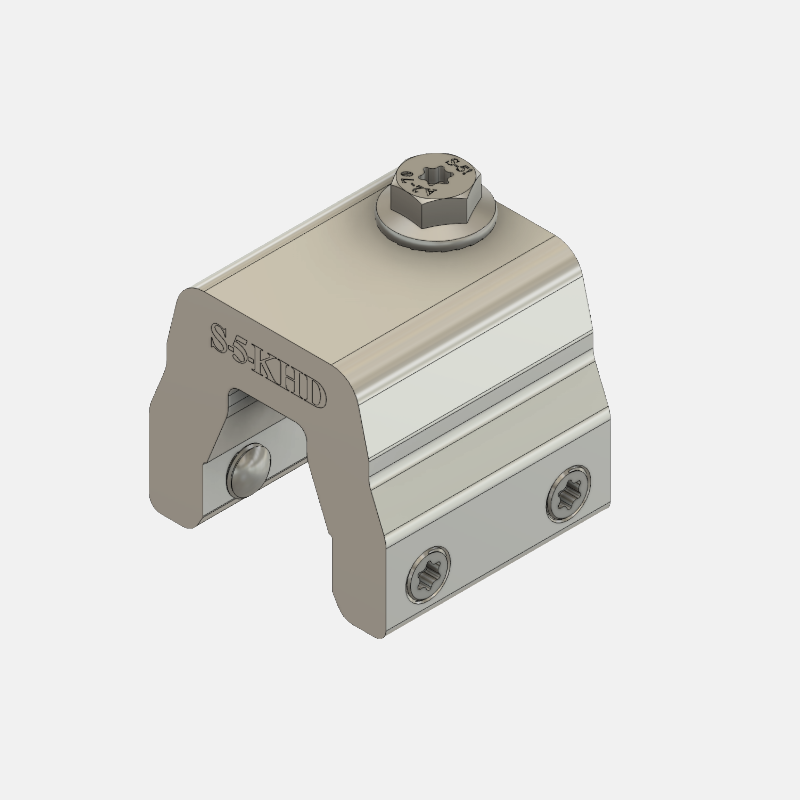

Abrazadera S-5-KHD™

Abrazadera de alta resistencia y fijación oculta techo metálico Diseñada para una mayor fuerza de sujeción en proyectos de nueva construcción.

Folleto S-5-KHD

¿Busca una solución de montaje KlipRib® (o similar) de alta resistencia?

La abrazadera S-5-KHD significa Klip-Rib® Heavy Duty. Se puede utilizar en construcciones nuevas, pero también se puede adaptar a algunas aplicaciones. La abrazadera más resistente y duradera de la familia S-5!, la KHD se adapta a los perfiles muy característicos de Lysaght® Klip-Lok 406McElroy MirageMetal Sales Clip-Loc y AEP Span Klip-Rib®.

KHD es significativamente más fuerte que cualquier otra cosa en el mercado para estos tipos de perfiles. La abrazadera está orientada a los sistemas de retención de nieve y a otras aplicaciones pesadas en las que la fuerza de sujeción es fundamental.

El inserto colocado dentro de la costura intermedia proporciona una capacidad de sujeción de más de 3.000 libras. Esta increíble resistencia requiere menos filas de protectores de nieve que cualquier otra opción.

Todas las abrazaderas S-5 se sometena rigurosas pruebas de carga. En todas las abrazaderas estándar se realizan pruebas paralelas a la junta (carga de arrastre).

Su solución de fijación para aplicaciones "súper resistentes" en cubiertas metálicas Klip-Rib y similares de fijación oculta

Elija el KHD para montar la protección contra caídas, los sistemas de retención de nieve y otras aplicaciones "súper resistentes" en Klip-Rib y techos metálicos de fijación oculta similares.

La KHD sólo puede utilizarse en el lugar del alero de los techos preexistentes. Cuando se necesita más de una fila de retención de nieve, la S-5-K Grip Snow puede utilizarse para complementar con filas adicionales y no requiere el inserto en la junta. (Póngase en contacto con [email protected] para obtener asistencia en el diseño).

Las aplicaciones más ligeras pueden manejarse con el S-5-K Grip o el K-Grip Mini.

No deje de consultar las muchas otras características en la página de información de la abrazadera.

MSRP:

Caja menor: $13.37 Cant: 30

Caja principal: $12.93 Cant: 90

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

Insertos para el S-5-KHD:

Abrazadera S-5-KHD con inserto de 3 pulgadas

Inserto S-5-KHD de 3 pulgadas

Abrazadera S-5-KHD con inserto de 6 pulgadas

Inserto S-5-KHD de 6 pulgadas

La S-5-KHD funciona para los siguientes techos:

Spacer

Fijación oculta

Especificaciones del producto:

  • Construcción existente - inserto S-5-KHD 3″ disponible - se desliza en la costilla en el alero
  • Nueva construcción - inserto S-5-KHD de 6″ disponible - se instala a medida que se coloca el techo
  • Se puede utilizar junto con el S-5-K Grip Snow cuando se necesita más de una fila de retención de nieve en un proyecto de adaptación
  • Cuatro tornillos prisioneros de punta redonda T-30 Torx (se suministra la punta de la broca Torx)
  • Un tornillo M8 incluido

¿Se ajusta el S-5-KHD a su perfil de techo?

Cómo instalar la abrazadera S-5-KHD en su perfil de techo*.

Para la instalación en el alero, deslice el inserto en la junta  en el lugar deseado. Coloque la abrazadera sobre el nervio en la ubicación del inserto. Apriete los tornillos de fijación Torx Drive (T-30) a la tensión especificada. A continuación, fije los elementos auxiliares utilizando el perno (suministrado con la abrazadera KHD estándar). Para la instalación en una construcción nueva, encaje el inserto de 6" en el perfil del techo a medida que se coloca. Antes de colocarlo, asegúrese de anotar la ubicación del inserto para la instalación de la abrazadera en un momento posterior.

*Vea las instrucciones de instalación más detalladas en la descarga del PDF.

*S-5! las abrazaderas se pueden mover en caso de una mala instalación inicial. Sin embargo, debido al proceso de oxidación subsiguiente que actúa como un bloqueador natural de los tornillos, no podemos expresar ninguna opinión sobre el rendimiento de una abrazadera una vez que se ha quitado y reinstalado o la capacidad de quitar la abrazadera después de que haya ocurrido este proceso.

Instrucciones de instalación del S-5-KHD

¿Tiene más preguntas?

Envíe su información haciendo clic en el siguiente formulario y nos pondremos en contacto con usted lo antes posible.

Preguntas más frecuentes

¿Cómo se prueban las abrazaderas S-5?
¿Qué distancia debe utilizarse con las abrazaderas S-5 para los montajes fotovoltaicos?
¿Se puede ahorrar dinero montando la energía solar en un techo metálico engargolado?
¿En qué perfiles de techos no encajan las abrazaderas de S-5!?
