PVKIT HUR montaje solar sin rieles para techos de metal
La solución Direct-Attach™ para techos metálicos engargolados y con fijación expuesta
¡Diseñado para zonas costeras y otras regiones de vientos fuertes!
Una versión mejorada de la solución original de montaje solar sin rieles PVKIT® 3.0 para techos metálicos, PVKIT HUR 3.0 (High Uplift Resistance; alta resistencia al levantamiento) es parte del sistema de techos solares y metálicos de Centroplan; y es el primer sistema de montaje fotovoltaico de su tipo diseñado específicamente para el mejor desempeño de los paneles solares instalados ante vientos fuertes.
Para comunidades costeras, islas y otras zonas de fuertes vientos, este sistema es el primero en recibir una aprobación de FM, el estándar fotovoltaico más estricto FM 4478.
Centroplan enlista el sistema PVKIT® HUR instalado con la abrazadera para engargolado S-5-E™, módulos JA* y el techo Butler MR-24®.

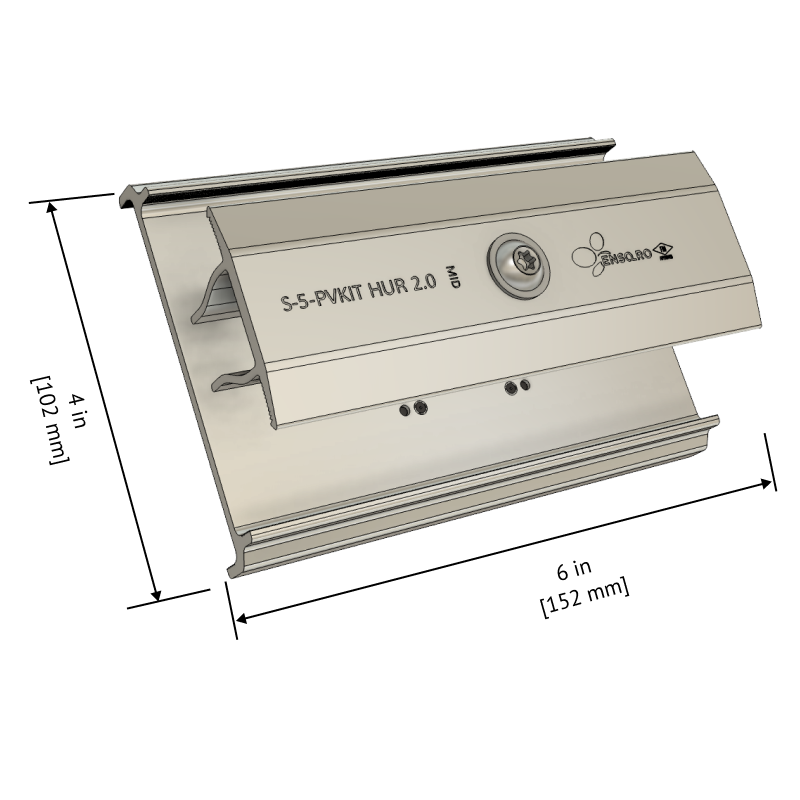

Diseñado para resistir fuerzas extremas de levantamiento por viento, como las de un huracán, así como cargas de nieve pesadas; la longitud de 152 mm del PVKIT® HUR proporciona una mayor superficie de contacto con la parte superior del marco del módulo solar. Esto evita que se suelte cuando el marco del módulo se arquee bajo fuerzas extremas. Un nuevo diseño y ángulo que también aumenta la sujeción en el marco.

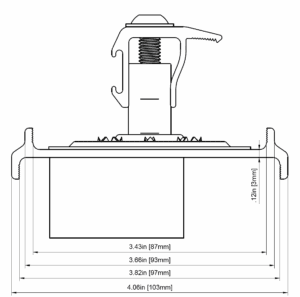

El nuevo diseño de la placa base evita que el módulo se doble y se separe bajo fuerzas extremas de elevación por viento.
Juntas, estas características mejoran la integridad estructural de la conexión módulo-techo.
*Para los modelos específicos de compatibilidad, ver el reverso del brochure.
Obtenga su lista de comprobación de montaje solar
Utilícelo para guiar su próximo proyecto a través de la distribución, el diseño, el coste, la logística del proyecto y la estética.
Características de PVKIT HUR 3.0
- Aumenta la resistencia al levantamiento por viento de los módulos solares montados - clasificación de 105 psf.
- Prueba de resistencia a la carga por gravedad (nieve) - Clasificación de 120 psf
- Aprobado según la norma FV más estricta de FM Approvals.
- Reduce la carga muerta adicional de componentes de montaje.
- Mejora la distribución de carga en un 25% al reducir cargas puntuales.
PVKIT HUR 3.0 funciona para el siguiente tipo de techo:
Fijación Expuesta
junta alzada
Corrugado
Componentes del PVKIT HUR 3.0
PVKIT HUR 3.0 Mid (incluye el PV DISK)
Fijación para techos expuestos. Consulte las páginas de productos específicos para conocer las dimensiones críticas y garantizar la selección correcta del soporte.
PVKIT HUR 3.0 Edge incluye el PV DISK)
Se utiliza en los bordes del conjunto para fijar módulos a la abrazadera o bracket, dejando un aspecto de acabado limpio.
PV Disk (Incluido con el PVKIT HUR)
Plataforma estructural instalada entre el marco del módulo y la abrazadera o el bracket, que realiza múltiples funciones. Los dientes de unión rompen el anodizado creando continuidad eléctrica a lo largo de las columnas del módulo. Los orificios ranurados en el borde del disco actúan como lugares de fijación para las ataduras de cables.
S-5-E
Cuando utiliza el PVKIT HUR con el S-5-E, el sistema está aprobado por FM.
Compatible con Brackets S-5!
Fijación para techos trapezoidales u ondulados. Consulte las páginas de productos específicos para conocer las dimensiones críticas y garantizar la selección correcta del soporte.
(En la imagen: ProteaBracket™ para techos metálicos trapezoidales. Visite nuestra página de descripción general de brackets para ver soluciones de fijación adicionales).
Compatible con abrazaderas S-5!
Para uso en perfiles engargolados. Consulte las páginas individuales para seleccionar la mejor solución de fijación para su perfil de techo metálico.
(En la foto: S-5-S. Visite nuestra página de descripción general de abrazaderas para ver soluciones de accesorios adicionales).
Fichas de productos PVKIT HUR 3.0 instrucciones de instalación
Folleto de PVKIT HUR 3.0
Instalación del PVKIT HUR 3.0
Folleto solar
Encuentre mas documentación tecnica
