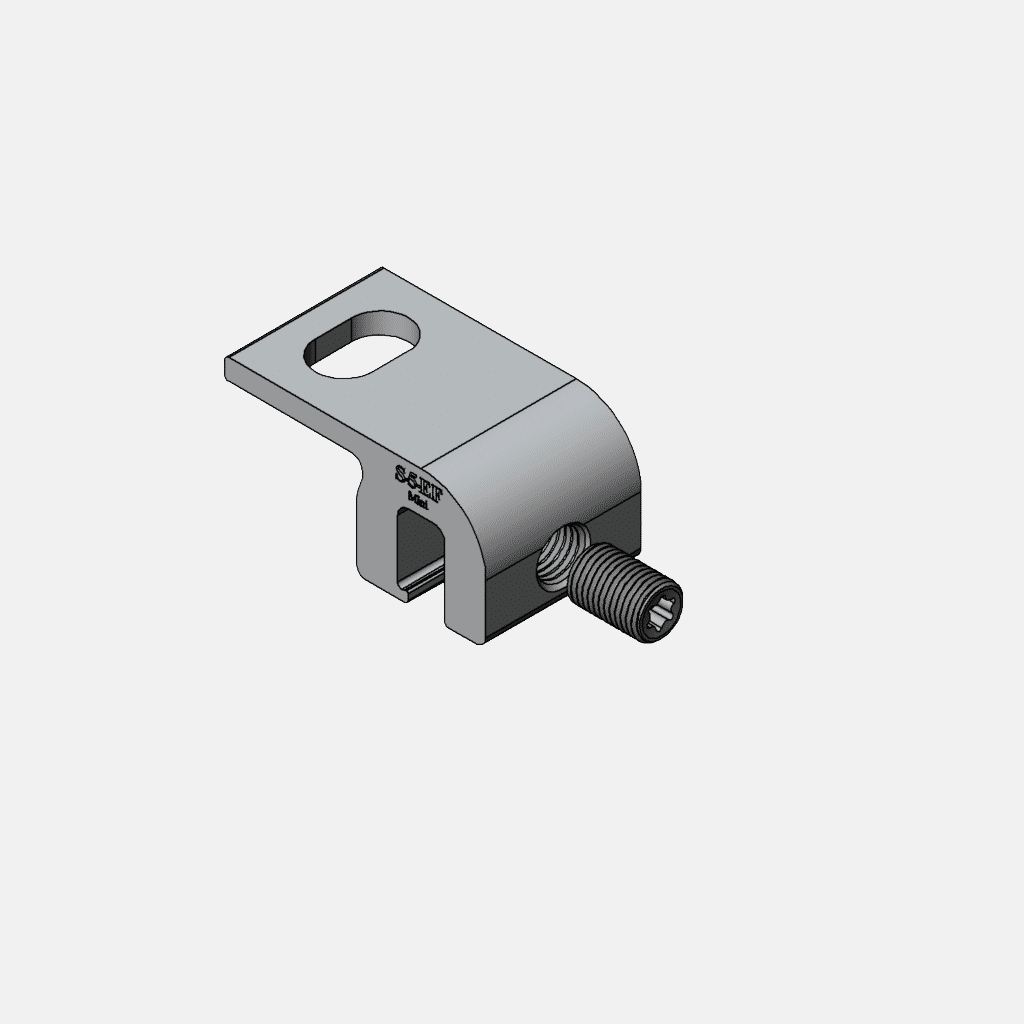

Abrazadera S-5-EF™ Mini

Montaje versátil para perfiles tradicionales de estilo europeo, de doble pliegue y de junta alzada (1" y la mayoría de 1,5") de altura en zinc, acero inoxidable, aluminio y acero revestido.

Folleto del producto e instrucciones de instalación
Especificaciones

¿Por qué elegir la abrazadera EF Mini?

A veces se necesita una conexión de tornillo y tuerca a la abrazadera en lugar de enroscar el tornillo en la abrazadera directamente. Por eso hemos creado la abrazadera S-5-EF Mini- – la elección correcta para una junta alzada de dimensiones tradicionales y con doble pliegue. La EF Mini ("EF" para reborde europe) es una abrazadera económica, no penetrante, para techos metálicos de junta alzada (SSMR). Con un orificio ranurado en la parte superior, la abrazadera EF Mini es ideal para la fijación de rieles solares de montaje inferior y una amplia gama de otros montajes de sistemas utilitarios. Las tuercas de acero inoxidable y los distintos tamaños de tornillos se venden por separado.

La EF Mini cuenta con un único tornillo de fijación para aplicaciones medianas o ligeras, como el montaje de paneles solares o antenas satelitales.

Consulte las pruebas de carga de la S-5-E Mini para conocer los valores de esta abrazadera.

No deje de consultar las muchas otras características de la abrazadera página de información de la misma .

MSRP:

Caja menor: $4.30 Qty: 125

Caja principal: $4.15 Qty: 500

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

La abrazadera S-5-EF mini funciona para los siguientes perfiles de techos:

Unión alzada o engargolado

Especificaciones del producto:

El diseño en la parte superior mejora la facilidad y versatilidad de fijación a los rieles de montaje inferior y otras conexiones de tuerca y tornillo
El orificio ranurado proporciona un ajuste para un montaje versátil de la utilidad (diámetro del tornillo hasta 10 mm, ⅜")
Compatible con MR-24® de Butler y otros techos de doble pliegue de uniones alzadas
Aplicaciones de uso ligero y medio
Un tornillo opresor de fijación de punta redonda Torx T-30 (se suministra la punta del destornillador Torx)
Ideal para rieles solares, pasarelas de techo, calefacción, ventilación y otras aplicaciones de montaje
No deje de consultar las muchas otras características de la abrazadera en la página de información

¿Se adecúa la abrazadera mini S-5-EF al perfil de su techo?

Unión alzada de doble pliegue de 25 mm (1")

Unión de doble pliegue

Cómo instalar la abrazadera mini S-5-EF en el perfil de su techo*.

Coloque la abrazadera en el lugar deseado de la unión con el "labio" inferior de la garganta de la abrazadera por debajo del pliegue de la misma. Apretar el tornillo de fijación Torx Drive (T30) de punta redonda a la tensión especificada. El orificio pasante de la pestaña admite tornillos de hasta ⅜" (10 mm). (El tornillo y la tuerca se venden por separado según sea necesario).

*Vea las instrucciones de instalación más detalladas en la descarga del PDF que aparece a continuación.

*S-5! las abrazaderas se pueden mover en caso de una mala instalación inicial. Sin embargo, debido al proceso de oxidación subsiguiente que actúa como un bloqueador natural de los tornillos, no podemos expresar ninguna opinión sobre el rendimiento de una abrazadera una vez que se ha quitado y reinstalado o la capacidad de quitar la abrazadera después de que haya ocurrido este proceso.

Instrucciones de instalación para S-5-EF Mini

S-5-EF Mini Folleto del producto e Instrucciones de Instalación

Product Downloads

S-5-EF Mini Brochure

S-5-EF Mini Installation

S-5-EF CCD [PDF]

S-5-EF CCD [DWG]

S-5-EF STEP
