Abrazadera S-5-HR

El primero de su tipo para montar energía solar en perfiles Hi-Rib® y Legacy™ de acero y tubos

Folleto del producto e instrucciones de instalación
Especificaciones

¿Busca una solución para ajustar uniones horizontales de un solo pliegue?

¿Necesita ayuda para elegir la abrazadera adecuada?

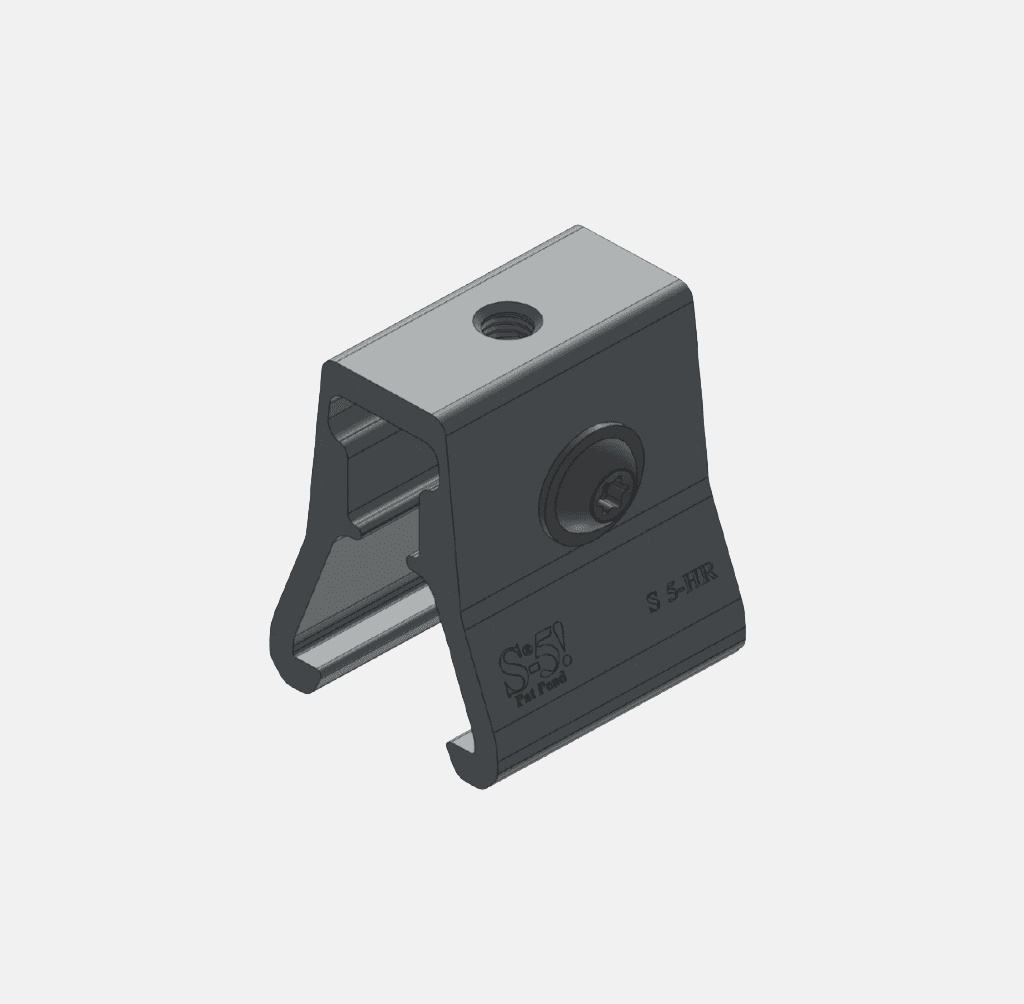

El S-5-HR (“H” para Hi-Rib) está diseñado para adaptarse a perfiles de techo metálicos fijos ocultos Steel & Tube®. El S-5-HR incorpora una amplia gama de accesorios para tejados, incluidos paneles solares, sin penetración y está fabricado con aluminio estructural de alta calidad para igualar el rendimiento duradero de los paneles de Steel & Tube.

El diseño simple de una sola pieza se coloca sobre la nervadura del techo y utiliza un sujetador de acero inoxidable para enganchar el panel del techo, protegiendo el techo de la corrosión y preservando el ciclo térmico de los paneles del techo.

Ideal para proyectos comerciales o residenciales, puede instalar el S-5-HR en cualquier lugar a lo largo de la unión para mayor flexibilidad de colocación. La abrazadera se acopla firmemente a la nervadura del techo y se adapta a su perfil, creando un enclavamiento mecánico lo suficientemente fuerte como para montar la mayoría de aplicaciones en el techo, con una fuerza de sujeción certificada.

Todas las abrazaderas estándar se someten a rigurosas pruebas de carga. La prueba de tracción entre abrazadera y costura en posición normal a los paneles se realiza en todas las abrazaderas estándar.

Asegúrese de consultar las muchas otras funciones en la página de descripción general de la abrazadera.

¿Necesita ayuda para elegir la abrazadera adecuada?

S-5-HR

Especificaciones del producto:

Accesorio de penetración cero
Se adapta a perfiles Steel & Tube Hi-Rib y Legacy, con una fuerza de sujeción inigualable
Instalación rápida y sencilla
Calidad segura y garantizada de larga duración
Adjunta una amplia gama de accesorios para techo
Se combina fácilmente con PVKIT para montaje solar sin rieles
¡Respaldado por S-5! Diseño, servicio e integridad de marca.

¿Es la S-5-RC la mejor opción para su perfil de techo?

Hi Rib

Cómo instalar la abrazadera S-5-HR en el perfil de su techo*

Para garantizar que las abrazaderas se instalen en línea recta, prepare una única abrazadera HR en cada extremo del techo. Utilice una cuerda entre las dos abrazaderas para garantizar que las abrazaderas HR restantes creen una fila recta. Instale manualmente el perno M8 incluido en el cuerpo de las abrazaderas HR.

Una vez ensambladas las abrazaderas, colóquelas sobre la costura en el lugar deseado; luego, presione hacia abajo la abrazadera para encajarla sobre la junta del techo. Apriete el perno M8 instalado. El cuerpo de la abrazadera HR se comprimirá para acoplarse al perfil del techo. Las abrazaderas HR ya están listas para instalar varios accesorios en el tejado.

Instrucciones de instalación del S-5-HR
