RibBracket™

Monte sistemas de calefacción, ventilación y aire acondicionado, energía solar fotovoltaica, y más en perfiles de techo de nervadura trapezoidal con fijación expuesta común de América del Norte.

Hojas de producto e instrucciones de instalación
Especificaciones

Monte HVAC, pasarelas, y más en perfiles de techo con nervaduras trapezoidales con fijacion expuesta

Tablas de prueba de carga Seleccione el sujetador adecuado

El RibBracket es la solución de fijación perfecta para techos metálicos expuestos expuestos trapezoidales específicos de América del Norte. Estos perfiles se conocen comúnmente como R-Panel o PBR-Panel.

Monte calefacción, pasarelas, sistemas fotovoltaicos con rieles y más en su techo metálico. También puede combinar este soporte de techo metálico con el PVKIT® para el montaje de energía solar fotovoltaica sin rieles (direct-attach™). Cuando se desee una altura adicional con el PVKIT, use RibBracket III.

Con RibBracket, no hay que aplicar selladores complicados. La junta de caucho EPDM aplicada en fábrica es resistente a la intemperie y facilita la instalación. El depósito oculta el EPDM de la exposición a los rayos UV, evitando que se seque y se agriete.

Tablas de prueba de carga Seleccione el sujetador adecuado

solar metal roofing bracket for trapezoidal roofing

Elija RibBracket para ayudar a simplificar la alineación y maximizar la capacidad de ajuste

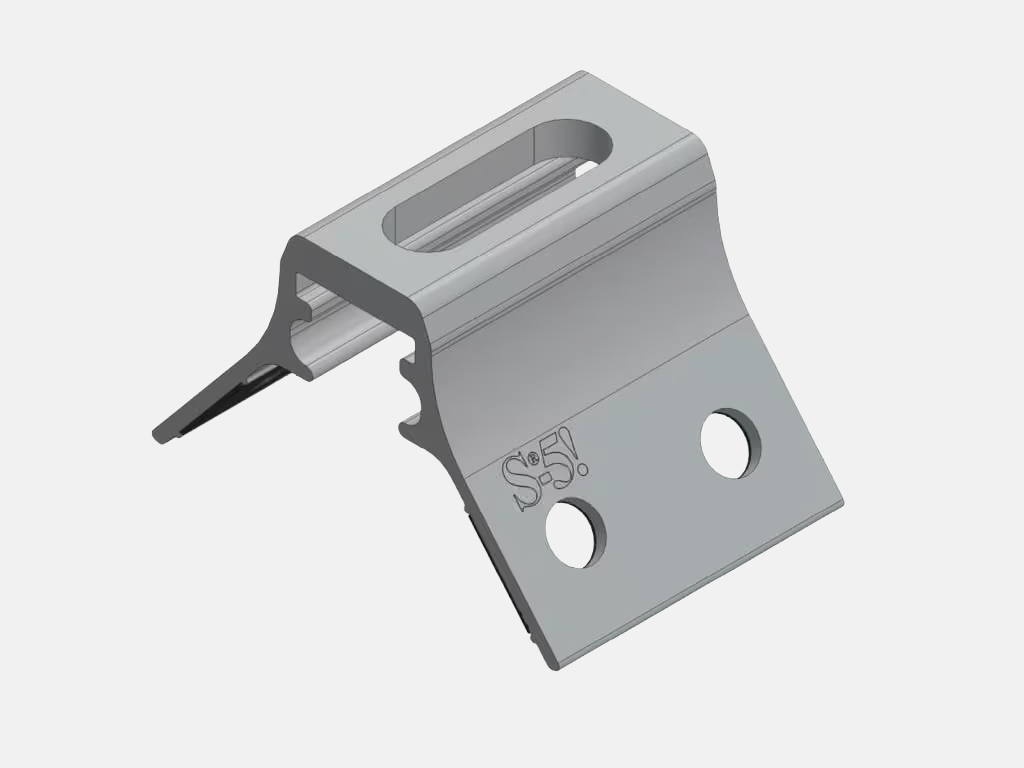

El RibBracket presenta un orificio superior ranurado, que se adapta a tuercas y pernos M8 estándar, simplifica la alineación y maximiza la capacidad de ajuste al conectar elementos auxiliares.

RibBracket es un soporte de fijación de aluminio estructural, compatible con todos los materiales comunes para techos metálicos y muchos perfiles trapezoidales de América del Norte.

RibBracket se monta directamente sobre la corona de la lámina trapezoidal utilizando tornillos perforantes con cabeza de acero inoxidable (incluidos) o remaches Bulb-Tite (no incluidos). El accesorio solo para láminas permite montar el soporte en cualquier lugar a lo largo de la nervadura.

RibBracket ha sido rigurosamente probado para resultados de carga hasta falla solo en láminas. Se deben usar todos los orificios preperforados para lograr la resistencia probada.

Asegúrese de consultar las muchas otras características en la página de descripción general del soporte.

MSRP:

Caja menor: $6.90 Cant: 45

Caja principal: $6.67 Qty: 180

*El precio anterior está en USD. Los precios varían según la región y otros factores. El precio mejora con la cantidad del pedido. Las cajas rotas pueden estar sujetas a cargos por manejo. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Configurador de proyectos

RibBracket funciona para los siguientes techos:

Fijación Expuesta Trapezoidal

Especificaciones del producto:

Comúnmente utilizado en perfiles de techo de nervadura trapezoidal con sujeción expuesta de América del Norte
El orificio superior ranurado admite tuercas y pernos M8 estándar
Tornillos autoperforantes con tapa de acero inoxidable diseñados específicamente para maximizar la fuerza de sujeción y evitar virutas; Arandela de estanqueidad de EPDM
El accesorio solo para láminas se puede colocar en cualquier lugar a lo largo de las costillas del techo
4 tornillos autoperforantes y 1 tuerca M8 incluidos

¿Es el RibBracket la mejor opción para el perfil de su techo?

RibBracket se sujeta a la corona del panel, a horcajadas sobre el perfil y acomoda perfiles de costilla con una dimensión de ancho superior de 1,0” (25 mm).

Seleccione el sujetador adecuado

Cómo instalar RibBracket en su perfil de techo*

No es necesaria la preparación de la superficie. Simplemente limpie el exceso de aceite y residuos, alinéelos y aplíquelos. El RibBracket se monta directamente sobre la corona del panel, a horcajadas sobre el perfil.

Asegúrelo a través de los orificios preperforados con los tornillos perforantes S-5! suministrados o los remaches Bulb-Tite.

*Vea instrucciones de instalación más detalladas en la descarga de PDF a continuación.

Instrucciones de instalación de RibBracket

Hojas de producto de RibBracket e instrucciones de instalación

Folleto RibBracket

Ver

Instrucciones de instalación de RibBracket

Ver

Encuentre más documentación técnica

Centro de recursos
