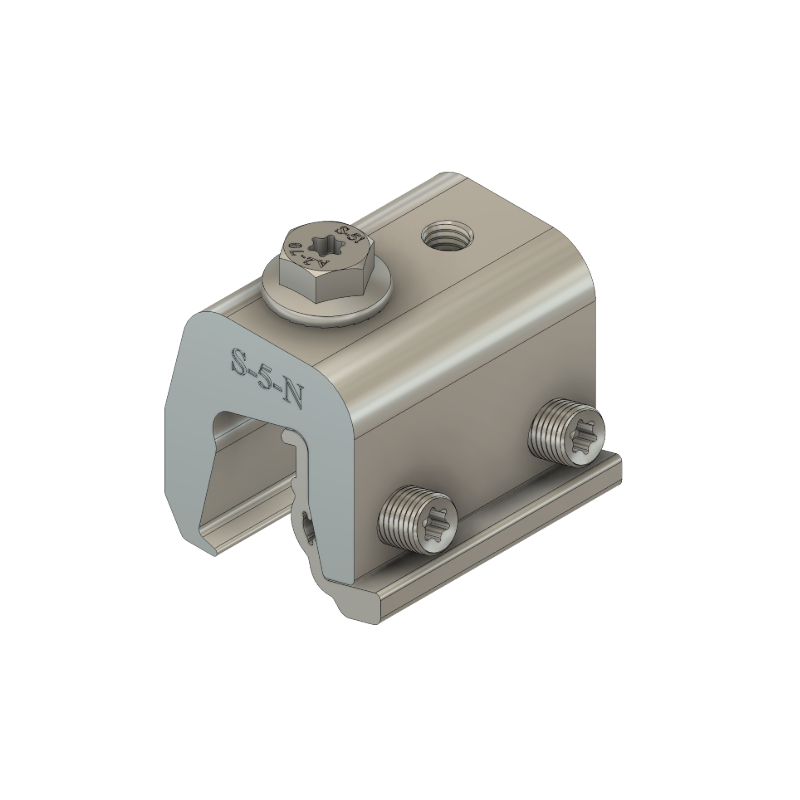

Abrazadera S-5-N

Los tornillos opresores de fijación en ángulo y una inserción innovadora garantizan un ajuste superior a la mayoría de los perfiles de techo Nail Flange.

Folleto S-5-N

Su solución de montaje para perfiles Nail Flange o con tira de clavos de 1" (25 mm) techo metálico

La S-5-N ("N" por Nail Flange o tira de clavos) es una abrazadera sin penetración para techos metálicos junta alzada (SSMR).

La N se ajusta a los perfiles más populares Nail Flange de 1 pulgada, como por ejemplo: Taylor Metals' Easy Lock™, ASC Building Products' Skyline Roofing®, McElroy Metals' Meridian, New Tech Machinery's FF100 y otros tipos de techos con perfiles similares.

Para los perfiles de nail flange con una altura de unión de 1,5 pulgadas, véase la abrazadera "S-5-N 1.5.

Mini Disponible

La N Mini es una solución más económica para las fijaciones más ligeras en las que no se requiere una gran fuerza de sujeción.

Todas las abrazaderas estándar y Mini se someten a rigurosas pruebas de cargaLa prueba de carga negativa normal a la junta (pull-up) se realiza en todas las abrazaderas Mini, y en todas las abrazaderas estándar se realiza una paralela a la junta (carga de arrastre)

Elija la N para montar en perfiles de techo metálico nail-flange con una nervadura básica de dimensión ≤ 20 mm (0.82 pulgadas). Compruebe también la S-5-NH 1,5 para que coincida con otras dimensiones de la junta, como NewTech FF150 y VicWest Prestige.No deje de consultar las muchas otras características en la página de información de la abrazadera.

MSRP:

Caja menor:

$5.52 Qty: 30 | $4.87 (Mini) Qty: 50

Caja principal:

$5.25 Qty: 120 | $4.63 (Mini) Qty: 200

*Los precios indicados se muestran en dólares estadounidenses. Los precios varían según la región y otros factores. Los precios mejoran con la cantidad de pedidos. Las cajas rotas pueden estar sujetas a cargos de manipulación. Llame a su distribuidor autorizado de S-5! para conocer los precios actuales.

Utilice nuestro configurador de proyectos

La abrazadera S-5-N funciona para los siguientes perfiles de techos:

Spacer

Nail-flange o con tira de clavos

S-5-N

S-5-N Mini

Spacer

Especificaciones del producto:

  • Tornillos opresores de fijación en ángulo para facilitar la instalación; no se necesitan herramientas especiales
  • Special design for “nail-flange” SSR profiles ≤ 1” (25 mm) in height and with a base of rib dimension < .82” (20 mm)
  • El encaje de la abrazadera facilita el mejor ajuste sin dañar la junta del panel
  • Se utiliza para aplicaciones pesadas, como la retención de nieve
  • Con dos tornillos opresores de fijación de punta redonda T-30 Torx (incluye punta de destornillador Torx)
  • Un tornillo M8 incluido
Spacer

¿Es la abrazadera S-5-N la elección correcta para su perfil de techo?

Cómo instalar la abrazadera S-5-N en su perfil de techo*.

Coloque el encaje contra la base de la junta opuesta al lado de la superposición en el lugar deseado. Coloque la abrazadera sobre la junta y el encaje. Apretar los tornillos de fijación Torx Drive (T-30) contra el encaje a la tensión especificada. A continuación, fije los elementos auxiliares utilizando el tornillo (suministrado con la abrazadera N estándar; se vende por separado para la N Mini).

El diseño especial de la pared angular y la nariz de la S-5-N engancha a la parte de solapamiento angular de los perfiles de nail flange durante la instalación.

*Vea las instrucciones de instalación más detalladas en la descarga del PDF que aparece a continuación.

Instrucciones de instalación S-5-N
